Description du produit

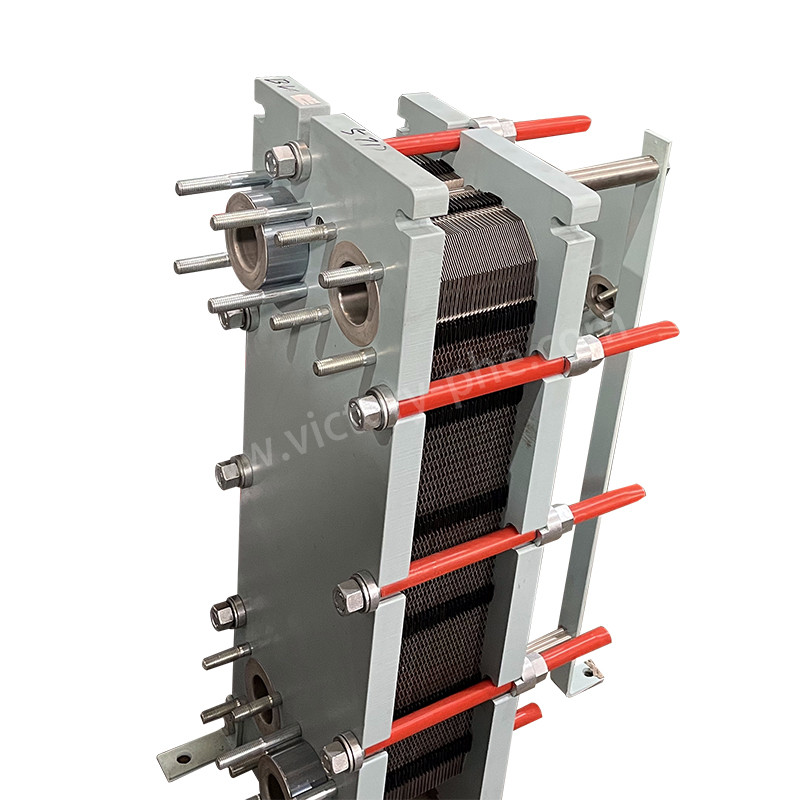

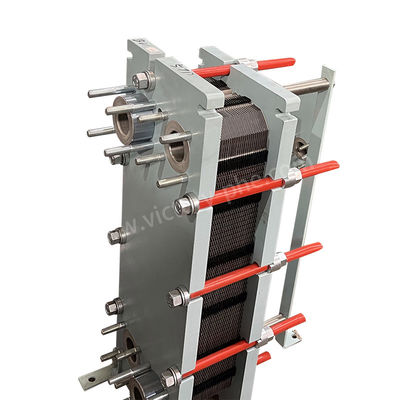

Échangeur de chaleur en acier inoxydable pour le refroidissement industriel
Échangeurs de chaleur à plaques
Un échangeur de chaleur à plaques est composé d'une série de plaques métalliques empilées ensemble, chacune présentant des ondulations spécifiques.facilitant l'échange de chaleur entre les fluides, en particulier dans les applications liquide-liquide et liquide-vapeur.
Les échangeurs de chaleur à plaques offrent de nombreux avantages, notamment une efficacité de transfert de chaleur exceptionnelle, des pertes thermiques minimes, une construction compacte et légère, une faible empreinte, une polyvalence,et une longue durée de vieComparés aux échangeurs de chaleur à tubes traditionnels, ils atteignent des coefficients de transfert de chaleur plus élevés tout en occupant moins d'espace.
La conception unique des échangeurs de chaleur à plaques favorise un transfert de chaleur efficace tout en minimisant la chute de pression..En conséquence, les échangeurs de chaleur à plaque sont largement préférés dans les industries pour diverses opérations de chauffage, de refroidissement et de récupération de chaleur.
|
Modèle |
Les données de référence sont fournies par les autorités compétentes de l'État membre. |
|
Épaisseur de la plaque |
0.5/0.6 mm |
|
Taille du trou de plaque |
50 mm |
|
Débit maximal |
45m3/h |
|
Adaptateur de tuyauterie de grand diamètre |
DN50 |
|
Pression de travail |
1.0/1.6MPa |
|
Pression d'essai |
1.3/2.1Mpa |
|
Modèle |
Débit maximal standard - Je suis désolé.3/h |
Nombre maximal de pièces assemblées N |
Taille de la pince Une |
Longueur maximale L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
Selon leur structure, les échangeurs de chaleur à plaques peuvent être classés en quatre types principaux:
Échangeurs de chaleur à plaques à joints, également connus sous le nom d'échangeurs de chaleur à plaques amovibles, constitués de plaques métalliques amovibles scellées par des joints,les rendant adaptés à des applications avec des débits plus faibles et des variations de température significatives.
Échangeurs de chaleur à plaques soudésLes plaques métalliques sont soudéses directement entre elles pour former une surface de transfert de chaleur bien scellée, ce qui les rend idéales pour les environnements à haute pression et à haute température.
Échangeurs de chaleur à plaque en spiraleutiliser une paire de plaques métalliques en spirale pour créer plusieurs canaux de séparation des fluides et d'échange de chaleur.
Échangeurs de chaleur en plaque et en cadre, ou échangeurs de chaleur à nid de miel, se composent de plaques métalliques ondulées empilées dans un cadre. Le fluide circule par des canaux alternatifs entre les plaques, ce qui permet un transfert de chaleur efficace.
| Paramètre du produit de l'échangeur de chaleur à plaques jointes | |
| Nom de l'article | échangeur de chaleur à plaque |
| Marque | La victoire |
| Matériau de plaque | Titane/nickel/hastolly/acier inoxydable 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Matériau du joint | NBR HNBR EPDM HEPDM VITON FKM Silicone |
| Matériau du cadre | Acier au carbone peint |
| Couleur du cadre | couleur bleue ou personnalisée |
| Type de connexion | à l'aide d'une lampe à incandescence |
| Norme de la bride | Les données relatives à l'utilisation du produit doivent être communiquées à l'autorité compétente. |
| Boulons de serrage | M24 M30 M39 |
| Pression de conception | le plus élevé de 20 MPa, le plus bas de 10 MPa |
| Pression de travail | normale de 12,5 MPa |
| Nombre de pièces | 1 série |
| Le paquet | boîtier en polyvoix |
| Garantie | une année |
| Produit d'origine | Peut faire le remplacement |
|
Matériau de la plaque |
Fluide approprié |
|
Acier inoxydable (SUS304, 316L, etc.) |
Eau pure, eau de rivière, eau salée comestible, huile minérale |
|
Titane, Ti-pd |
Saline, eau de mer, eau salée |
|
SMO254 |
Acide sulfurique dilué, solution saline, solution aqueuse inorganique |
|
Je ne sais pas |
Haute température, forte concentration de soude caustique |
|
L'eau de mer (C276, C22) |
Acide sulfurique concentré, acide chlorhydrique, acide phosphorique |
|
Accrochage du corps principal |
Température de fonctionnement (°C) |
Fluide approprié |
|
NBR |
-15 à +135 |
Eau, eau de mer, sel minéral, saumure |
|
Le PDEP |
-25 à +180 |
Eau chaude, vapeur, acide, base |
|
F26: le numéro de série |
-25 à +230 |
Acide, base et fluide |
|
FTP |
0 à + 160 |
Acide concentré, Base, Huile à haute température, Vapeur |
Les échangeurs de chaleur à plaques trouvent des applications polyvalentes dans diverses industries:
1. Énergie solaire: Ils sont essentiels pour exploiter efficacement l'énergie solaire par le biais de capteurs, permettant le transfert de chaleur entre le fluide solaire et le fluide de travail pour une conversion optimale de l'énergie.
2Industrie chimique: intégré à divers processus chimiques, y compris la récupération de chaleur, le refroidissement du produit et le contrôle de la température de réaction, assurant un fonctionnement efficace des réacteurs et des unités de distillation.
3. Industrie sidérurgique: Essentiel pour le refroidissement et la lubrification d'équipements essentiels tels que les laminoirs, les hauts fourneaux et les réservoirs d'extinction, pour maintenir des températures optimales et prolonger la durée de vie des équipements.
4Industrie métallurgique: Utilisé pour les procédés de chauffage et de refroidissement dans le raffinage de l'aluminium, assurant un contrôle précis de la température et une utilisation efficace de l'énergie tout au long de la production.
5. Fabrication de machines: Utilisé pour refroidir les liquides d'extinction et les lubrifiants dans les équipements industriels, assurant des performances constantes et prolongant la vie des machines.
6Industrie alimentaire: essentiel pour les processus de stérilisation, de pasteurisation et de refroidissement dans les usines de transformation alimentaire, assurant ainsi la sécurité, la qualité et la durée de conservation des produits.
7- l'industrie textile: Contribuer à la récupération de chaleur et aux processus de refroidissement, optimiser l'efficacité énergétique et réduire l'impact environnemental en recyclant la chaleur résiduelle.
8. Industrie du papier: essentiel pour les applications de refroidissement et de récupération de chaleur dans la production de papier, assurant un fonctionnement efficace tout en minimisant la consommation d'énergie et l'empreinte environnementale.
9. Le chauffage urbain: Utilisé pour transférer la chaleur des zones de chaleur résiduelle des centrales électriques vers les bâtiments résidentiels et commerciaux, fournissant des solutions de chauffage efficaces et durables pour les communautés urbaines.
10Industrie pétrolière et des matières grasses: Utilisé pour un contrôle précis de la température pendant le traitement de l'huile, y compris les processus de raffinage, de fractionnement et d'emballage.
11Industrie électrique: Cruciale pour les systèmes de refroidissement des centrales électriques, y compris les condensateurs, la lubrification des turbines et le refroidissement des équipements auxiliaires, garantissant un fonctionnement efficace et fiable.
12Applications dans le secteur maritime: Utilisé pour les systèmes de refroidissement des navires marins, garantissant des performances fiables et un fonctionnement efficace dans les environnements maritimes.
13. Aquaculture de l'eau de mer: Contribuer au chauffage de l'eau de mer dans les écloseries, assurer des températures optimales pour la culture du poisson et des crustacés, améliorer l'efficacité globale de la production.
14Autres industries: largement utilisé dans les applications pharmaceutiques, pétrolières, céramiques, vitrées, ciment et géothermiques, favorisant un transfert de chaleur efficace, l'optimisation des processus et la durabilité environnementale.
