Description du produit

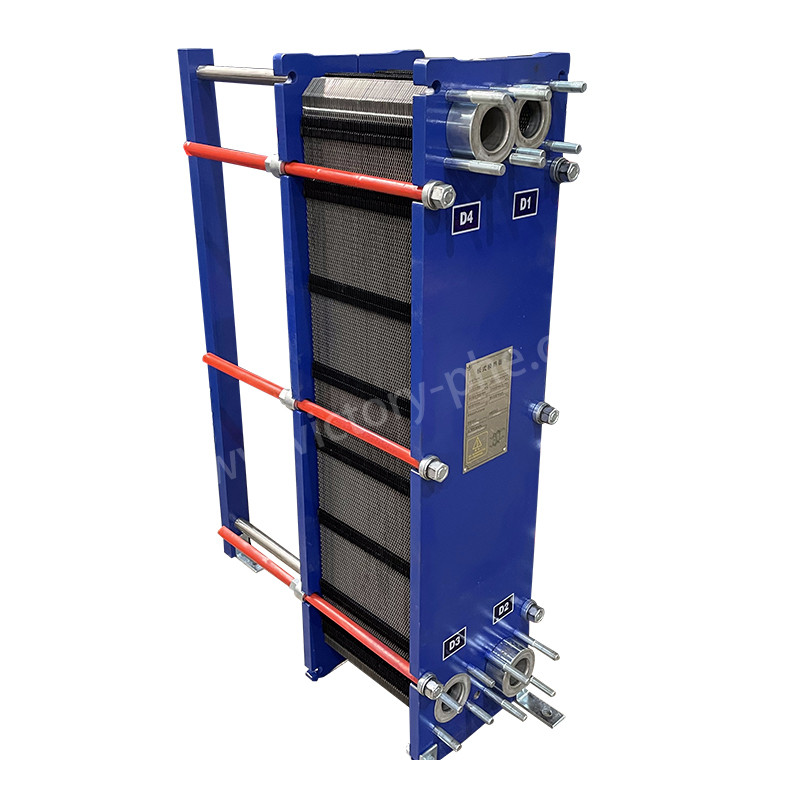

VH05 échangeur de chaleur en acier inoxydable à plaque à plaque pour systèmes de climatisation, réfrigération, refroidissement à l'eau
Échangeurs de chaleur à plaques
Les échangeurs de chaleur à plaques ont un large éventail d'applications dans diverses industries en raison de leur efficacité, de leur conception compacte et de leur polyvalence.
1Systèmes de climatisation:Les échangeurs de chaleur à plaques sont utilisés dans les systèmes de chauffage, de ventilation et de climatisation pour transférer la chaleur entre les courants d'air, l'eau ou les réfrigérants.
2Réfrigération:Les échangeurs de chaleur à plaques sont utilisés dans les systèmes de réfrigération pour des applications de refroidissement et de récupération de chaleur.
Industrie alimentaire et des boissons: Les échangeurs de chaleur à plaques sont utilisés pour la pasteurisation, le chauffage, le refroidissement et les processus de stérilisation dans l'industrie alimentaire et des boissons.
3Traitement chimique:Les échangeurs de chaleur à plaques sont utilisés dans les usines de transformation chimique pour le chauffage, le refroidissement, la condensation et l'évaporation de divers produits chimiques.
4Génération d'énergie:Les échangeurs de chaleur à plaques sont utilisés dans les centrales électriques pour refroidir l'huile de lubrification des turbines, les circuits d'eau de refroidissement et les systèmes de récupération de chaleur.
5- Industrie maritime:Les échangeurs de chaleur à plaques sont utilisés dans les applications maritimes pour les moteurs de refroidissement, les générateurs et les systèmes CVC sur les navires et les plates-formes offshore.
6Industrie pharmaceutique:Les échangeurs de chaleur à plaques sont utilisés pour les processus de chauffage, de refroidissement et de stérilisation dans la fabrication pharmaceutique.
7Industrie pétrolière et gazière:Les échangeurs de chaleur à plaques sont utilisés pour les processus de chauffage et de refroidissement dans les raffineries de pétrole, les usines pétrochimiques et les installations de traitement du gaz naturel.
Ce ne sont là que quelques exemples des nombreuses applications où les échangeurs de chaleur à plaques jouent un rôle crucial dans les processus de transfert de chaleur efficaces.
|
Modèle |
Les données de référence sont fournies par les autorités compétentes de l'État membre. |
|
Épaisseur de la plaque |
0.5/0.6 mm |
|
Taille du trou de plaque |
50 mm |
|
Débit maximal |
45m3/h |
|
Adaptateur de tuyauterie de grand diamètre |
DN50 |
|
Pression de travail |
1.0/1.6MPa |
|
Pression d'essai |
1.3/2.1Mpa |
|
Modèle |
Débit maximal standard - Je vous en prie3/h |
Nombre maximal de pièces assemblées N |
Taille de la pince Une |
Longueur maximale L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Paramètre du produit de l'échangeur de chaleur à plaques jointes | |
| Nom de l'article | échangeur de chaleur à plaque |
| Marque | La victoire |
| Matériau de plaque | Titane/nickel/hastolly/acier inoxydable 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Matériau du joint | NBR HNBR EPDM HEPDM VITON FKM Silicone |
| Matériau du cadre | Acier au carbone peint |
| Couleur du cadre | couleur bleue ou personnalisée |
| Type de connexion | à l'aide d'une lampe à incandescence |
| Norme de la bride | Les données relatives à l'utilisation du produit doivent être communiquées à l'autorité compétente. |
| Boulons de serrage | M24 M30 M39 |
| Pression de conception | le plus élevé de 20 MPa, le plus bas de 10 MPa |
| Pression de travail | normale de 12,5 MPa |
| Nombre de pièces | 1 série |
| Le paquet | boîtier en polyvoix |
| Garantie | une année |
| Produit d'origine | Peut faire le remplacement |
|
Matériau de la plaque |
Fluide approprié |
|
Acier inoxydable (SUS304, 316L, etc.) |
Eau pure, eau de rivière, eau salée comestible, huile minérale |
|
Titane, Ti-pd |
Saline, eau de mer, eau salée |
|
SMO254 |
Acide sulfurique dilué, solution saline, solution aqueuse inorganique |
|
Je ne sais pas |
Haute température, forte concentration de soude caustique |
|
L'eau de mer (C276, C22) |
Acide sulfurique concentré, acide chlorhydrique, acide phosphorique |
|
Accrochage du corps principal |
Température de fonctionnement (°C) |
Fluide approprié |
|
NBR |
-15 à +135 |
Eau, eau de mer, sel minéral, saumure |
|
Le PDEP |
-25 à +180 |
Eau chaude, vapeur, acide, base |
|
F26: le numéro de série |
-25 à +230 |
Acide, base et fluide |
|
FTP |
0 à + 160 |
Acide concentré, Base, Huile à haute température, Vapeur |
Dans un système CVC (chauffage, ventilation et climatisation), l'échangeur de chaleur à plaque fonctionne en transférant la chaleur entre deux fluides différents, généralement l'eau et l'air.Voici comment l'échangeur de chaleur de plaque fonctionne dans un système de climatisation:
Transfert de chaleur:Dans un échangeur de chaleur à plaques, les fluides chauds et froids circulent dans des canaux séparés formés par les plaques.
Efficacité du transfert de chaleur:Les plaques de l'échangeur de chaleur de plaque sont minces et ont de grandes surfaces, ce qui facilite un transfert de chaleur efficace entre les fluides.
Flux continu:Les fluides circulant dans les canaux formés par les plaques provoquent un échange de chaleur.
Contrôle de la température:L'échangeur de chaleur à plaques est conçu pour contrôler la température de l'air soufflé dans le système CVC, ce qui garantit que l'espace est chauffé ou refroidi au besoin.
En résumé, l'échangeur de chaleur à plaque joue un rôle clé dans l'efficacité du système CVC, en aidant à réguler la température de l'air et à améliorer le confort thermique dans les résidences,bâtiments commerciaux et industriels.
