Traitement du contrôle de qualité pour l'échangeur de chaleur à plaque
Au cours de la production d'échangeurs de chaleur à plaque (PHE), plusieurs processus de contrôle de la qualité sont généralement mis en œuvre pour s'assurer que le processus de fabrication répond aux normes requises.Voici quelques processus de contrôle de qualité clés pour les échangeurs de chaleur de plaque:
Inspection des matériaux:Vérifiez la qualité et les spécifications des matériaux utilisés dans la construction de l'échangeur de chaleur, tels que les plaques, les joints et les composants du cadre.
Précision dimensionnelle:Vérifiez les dimensions des plaques, des joints et des composants du cadre pour s'assurer qu'ils respectent les spécifications et les tolérances de conception.
Inspection de soudage:Effectuer des inspections pour s'assurer que des techniques de soudage appropriées sont utilisées pour assembler les composants de l'échangeur de chaleur, vérifier les défauts ou les discontinuités.
Épreuves de pression:Effectuer des essais de pression pour vérifier l'intégrité de l'échangeur de chaleur dans des conditions de fonctionnement, en veillant à ce qu'il puisse résister à la pression requise sans fuites.
Épreuve de l'efficacité du transfert de chaleur:Évaluer l'efficacité de transfert de chaleur de l'échangeur de chaleur en effectuant des essais de performance pour s'assurer qu'il répond aux exigences thermiques spécifiées.
Inspection de la finition de surface:Vérifiez la finition de surface des plaques et des joints pour s'assurer qu'ils satisfont aux exigences de lissure pour un transfert de chaleur efficace.
Tests fonctionnels:En cas de défaillance de l'échangeur de chaleur assemblé, il est nécessaire d'effectuer des essais dans des conditions de fonctionnement simulées afin de vérifier ses performances, y compris les débits, les différentiels de température et les chutes de pression.
En mettant en œuvre ces processus de contrôle de la qualité tout au long de la production des échangeurs de chaleur à plaque, les fabricants peuvent s'assurer que le produit final respecte les normes de qualité, fonctionne efficacement,et fournit des performances fiables de transfert de chaleur.

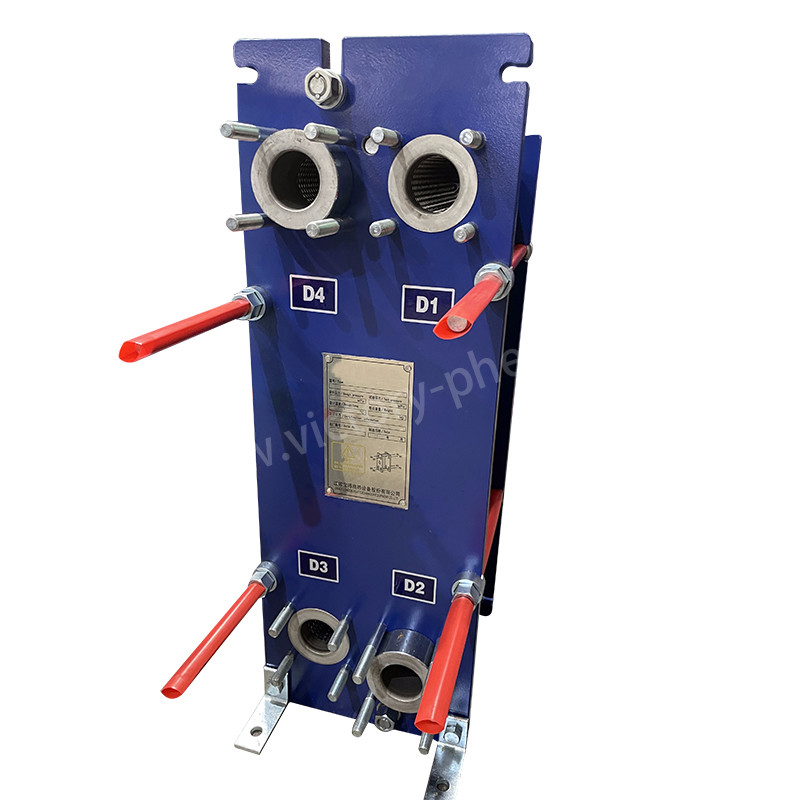

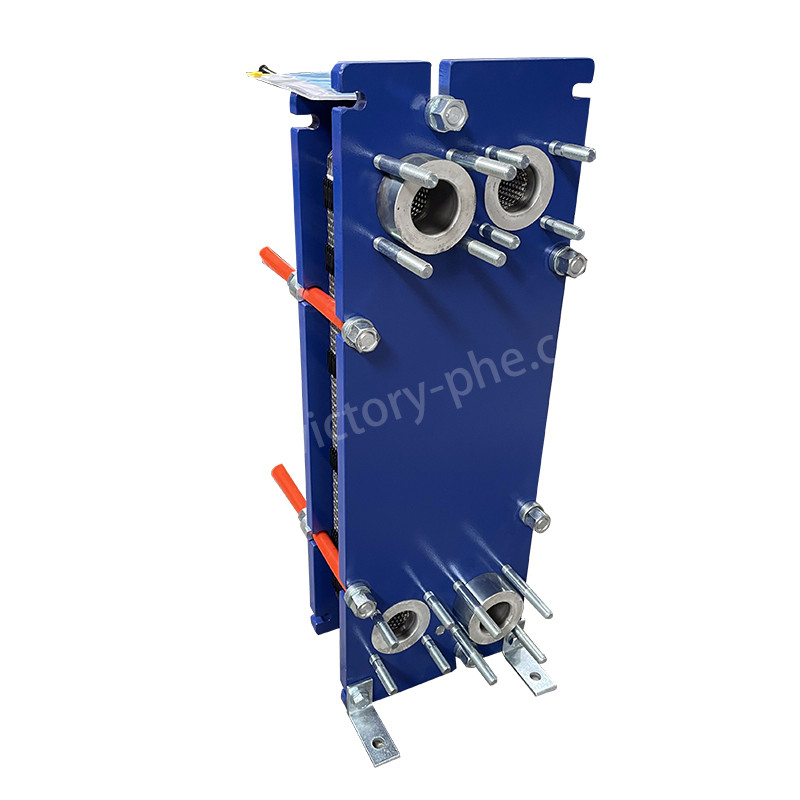

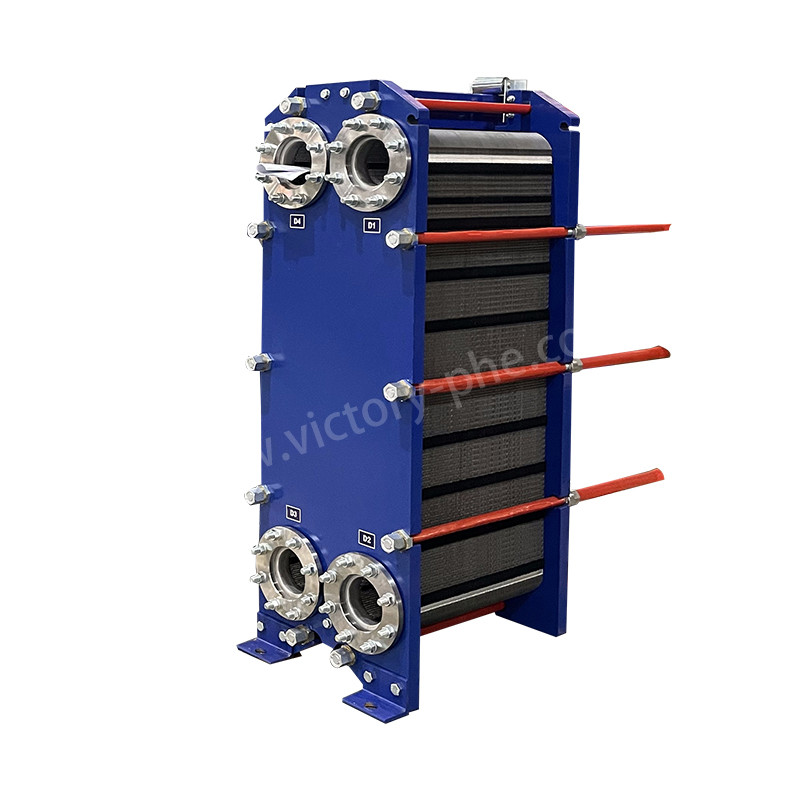

Description du produit
1L'échangeur de chaleur à plaque est un type d'échangeur de chaleur qui utilise des plaques métalliques pour transférer la chaleur entre deux fluides.plaques légèrement séparées ayant des surfaces très grandes et des passages de débit de fluide pour le transfert de chaleurLes fluides peuvent circuler en contre-courant ou en co-courant, ce qui permet un transfert de chaleur efficace.
2Les échangeurs de chaleur à plaques sont couramment utilisés dans les industries de la climatisation, de la réfrigération, de la transformation chimique et des aliments et des boissons en raison de leur haute efficacité de transfert de chaleur, de leur taille compacte,et facilité d'entretienIls sont souvent préférés aux échangeurs de chaleur traditionnels en coque et en tube en raison de leur coût inférieur, de leurs taux de transfert de chaleur plus élevés et de leur flexibilité dans la manipulation de différents fluides.
3La conception des échangeurs de chaleur à plaques permet une inspection, un nettoyage et une maintenance faciles, ce qui en fait un choix populaire pour diverses applications industrielles et commerciales.
| Modèle | Le nombre d'heures de travail est déterminé en fonction de la fréquence de travail. |
| Épaisseur de la plaque | 0.5/0.6 mm |
| Taille du trou de plaque | 150 mm |
| Débit maximal | 380m3/h |
| Adaptateur de tuyauterie de grand diamètre | DN 150 |
| Pression de travail | 1.0/1.6MPa |
| Pression d'essai | 1.3/2.1Mpa |
|
Modèle |
Débit maximal standard - Je vous en prie3/h |
Nombre maximal de pièces assemblées N |
Taille de la pince Une |
Longueur maximale L1 |
|
VH15 |
380 |
253 |
N*(3.8+X) |
2346 |
|
Le VN15 |
380 |
268 |
N*(2,6+X) |
2046 |
|
VM15M |
380 |
415 |
N*(4.0+X) |
3401 |
|
Paramètre du produit de l'échangeur de chaleur à plaques jointes |
|
|
Nom de l'article |
échangeur de chaleur à plaque |
|
Marque |
La victoire |
|
Matériau de plaque |
Titane/nickel/hastolly/acier inoxydable 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
|
Matériau du joint |
NBR HNBR EPDM HEPDM VITON FKM Silicone |
|
Matériau du cadre |
Acier au carbone peint |
|
Couleur du cadre |
couleur bleue ou personnalisée |
|
Type de connexion |
à l'aide d'une lampe à incandescence |
|
Norme de la bride |
Les données relatives à l'utilisation du produit doivent être communiquées à l'autorité compétente. |
|
Boulons de serrage |
M24 M30 M39 |
|
Pression de conception |
le plus élevé de 20 MPa, le plus bas de 10 MPa |
|
Pression de travail |
normale de 12,5 MPa |
|
Nombre de pièces |
1 série |
|
Le paquet |
boîtier en polyvoix |
|
Garantie |
une année |
|
Produit d'origine |
Peut faire le remplacement |
Applications
Systèmes CVC: Les échangeurs de chaleur à plaques sont utilisés dans les systèmes de chauffage, de ventilation et de climatisation pour transférer la chaleur entre l'air du bâtiment et l'eau ou le réfrigérant en circulation.
Réfrigération: ils sont utilisés dans les systèmes de réfrigération commerciaux et industriels pour les processus de refroidissement et de transfert de chaleur.
Traitement des aliments et des boissons: Les échangeurs de chaleur à plaques jouent un rôle crucial dans le traitement des aliments et des boissons pour la pasteurisation, le chauffage et le refroidissement de liquides tels que le lait, le jus, la bière et le vin.
Traitement chimique: Ils sont utilisés dans les processus de fabrication chimique pour chauffer et refroidir divers produits chimiques et fluides.
Questions et réponses
Q: Le produit est-il assorti d'une garantie?
R: Oui, nos produits sont assortis d'une garantie pour une certaine période. Des informations détaillées sur la garantie sont généralement incluses dans l'emballage du produit ou dans le manuel. Si vous rencontrez des problèmes de qualité pendant l'utilisation, nous vous invitons à nous contacter.S'il vous plaît contacter notre service à la clientèle rapidement, et nous vous fournirons le service après-vente nécessaire.
Q: Quelle est la durée de livraison?
R: Normalement, environ 15-20 jours après le paiement.
