Description du produit

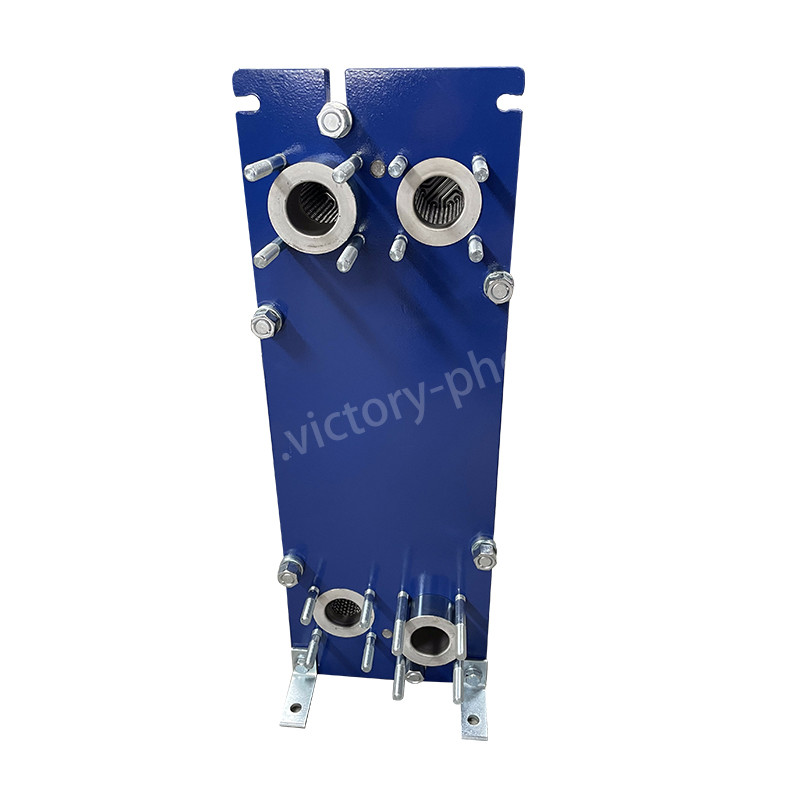

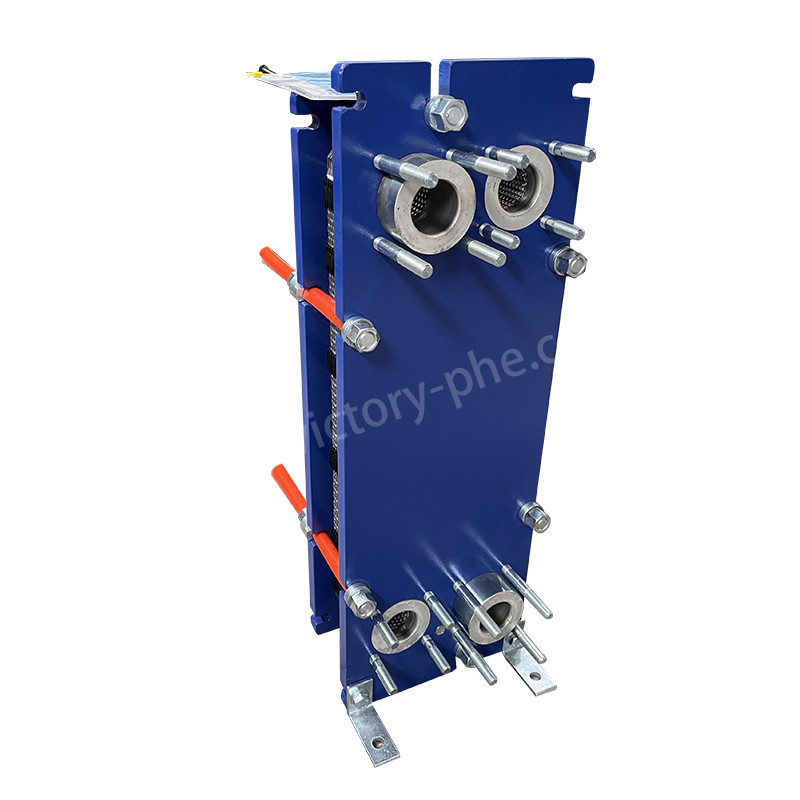

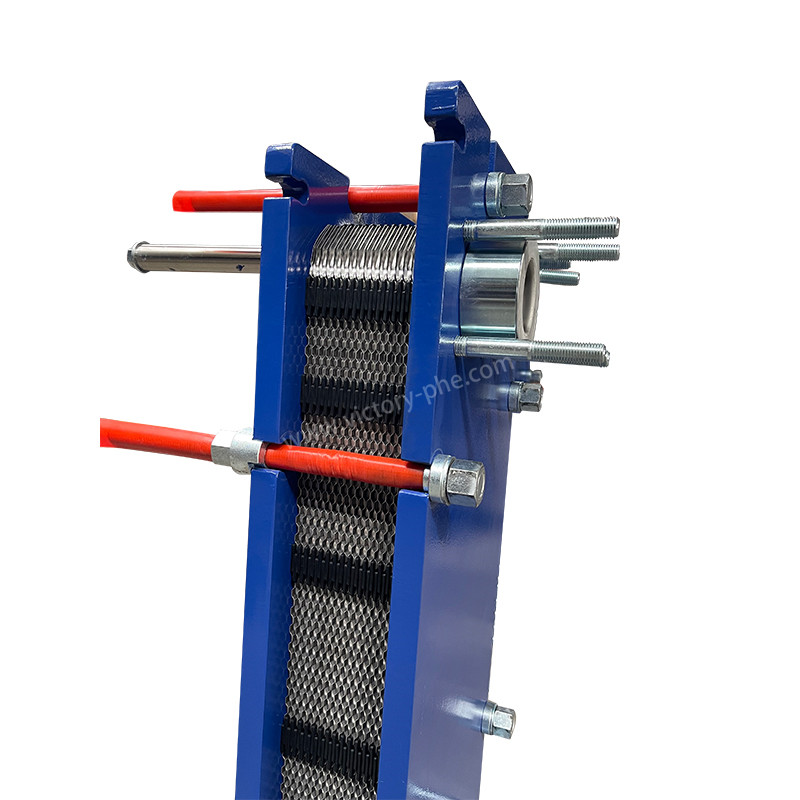

VH05 échangeur de chaleur en acier inoxydable à plaques de joints pour systèmes CVC, réfrigération et transfert de chaleur par refroidissement par eau
Échangeurs de chaleur à plaques
Les échangeurs de chaleur à plaques ont un large éventail d'applications dans diverses industries en raison de leur efficacité, de leur conception compacte et de leur polyvalence.
1Systèmes de climatisation:Les échangeurs de chaleur à plaques jouent un rôle crucial dans les systèmes de chauffage, de ventilation et de climatisation (HVAC) en facilitant le transfert efficace de chaleur entre différents milieux tels que les flux d'air,l'eau, ou des réfrigérants.
2Réfrigération:Les échangeurs de chaleur à plaques sont largement utilisés dans les systèmes de réfrigération à des fins de refroidissement ainsi que dans les applications de récupération de chaleur.Les échangeurs de chaleur à plaques sont utilisés pour une gamme de procédés, y compris la pasteurisation.Ils jouent un rôle essentiel dans le maintien des conditions de température souhaitées pour divers produits alimentaires et de boissons.
3Traitement chimique:Les échangeurs de chaleur à plaques sont utilisés dans les usines de transformation chimique pour le chauffage, le refroidissement, la condensation et l'évaporation de divers produits chimiques.
4Génération d'énergie:Les échangeurs de chaleur à plaques sont utilisés dans les centrales électriques pour refroidir l'huile de lubrification des turbines, les circuits d'eau de refroidissement et les systèmes de récupération de chaleur.
5- Industrie maritime:Les échangeurs de chaleur à plaques sont utilisés dans les applications maritimes pour les moteurs de refroidissement, les générateurs et les systèmes CVC sur les navires et les plates-formes offshore.
6Industrie pharmaceutique:Les échangeurs de chaleur à plaques sont utilisés pour les processus de chauffage, de refroidissement et de stérilisation dans la fabrication pharmaceutique.
7Industrie pétrolière et gazière:Les échangeurs de chaleur à plaques sont utilisés pour les processus de chauffage et de refroidissement dans les raffineries de pétrole, les usines pétrochimiques et les installations de traitement du gaz naturel.
Ce ne sont là que quelques exemples des nombreuses applications où les échangeurs de chaleur à plaques jouent un rôle crucial dans les processus de transfert de chaleur efficaces.
|
Modèle |
Les données de référence sont fournies par les autorités compétentes de l'État membre. |
|
Épaisseur de la plaque |
0.5/0.6 mm |
|
Taille du trou de plaque |
50 mm |
|
Débit maximal |
45m3/h |
|
Adaptateur de tuyauterie de grand diamètre |
DN50 |
|
Pression de travail |
1.0/1.6MPa |
|
Pression d'essai |
1.3/2.1Mpa |
|
Modèle |
Débit maximal standard - Je vous en prie3/h |
Nombre maximal de pièces assemblées N |
Taille de la pince Une |
Longueur maximale L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Paramètre du produit de l'échangeur de chaleur à plaques jointes | |
| Nom de l'article | échangeur de chaleur à plaque |
| Marque | La victoire |
| Matériau de plaque | Titane/nickel/hastolly/acier inoxydable 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Matériau du joint | NBR HNBR EPDM HEPDM VITON FKM Silicone |
| Matériau du cadre | Acier au carbone peint |
| Couleur du cadre | couleur bleue ou personnalisée |
| Type de connexion | à l'aide d'une lampe à incandescence |
| Norme de la bride | Les données relatives à l'utilisation du produit doivent être communiquées à l'autorité compétente. |
| Boulons de serrage | M24 M30 M39 |
| Pression de conception | le plus élevé de 20 MPa, le plus bas de 10 MPa |
| Pression de travail | normale de 12,5 MPa |
| Nombre de pièces | 1 série |
| Le paquet | boîtier en polyvoix |
| Garantie | une année |
| Produit d'origine | Peut faire le remplacement |
|
Matériau de la plaque |
Fluide approprié |
|
Acier inoxydable (SUS304, 316L, etc.) |
Eau pure, eau de rivière, eau salée comestible, huile minérale |
|
Titane, Ti-pd |
Saline, eau de mer, eau salée |
|
SMO254 |
Acide sulfurique dilué, solution saline, solution aqueuse inorganique |
|
Je ne sais pas |
Haute température, forte concentration de soude caustique |
|
L'eau de mer (C276, C22) |
Acide sulfurique concentré, acide chlorhydrique, acide phosphorique |
|
Accrochage du corps principal |
Température de fonctionnement (°C) |
Fluide approprié |
|
NBR |
-15 à +135 |
Eau, eau de mer, sel minéral, saumure |
|
Le PDEP |
-25 à +180 |
Eau chaude, vapeur, acide, base |
|
F26: le numéro de série |
-25 à +230 |
Acide, base et fluide |
|
FTP |
0 à + 160 |
Acide concentré, Base, Huile à haute température, Vapeur |
Les échangeurs de chaleur à plaques sont des composants essentiels des systèmes CVC, responsables du transfert de chaleur entre les fluides comme l'eau et l'air. Voici un aperçu de leur fonctionnement dans un système CVC:
1Transfert de chaleur:L'échangeur de chaleur à plaque dispose de canaux séparés pour les fluides chauds et froids, permettant le transfert de chaleur du fluide chaud au fluide froid à travers les plaques métalliques.
2- Transfert de chaleur efficace:Les plaques minces avec de grandes surfaces dans l'échangeur de chaleur permettent un échange de chaleur efficace entre les fluides.
3- Flux continu:Des fluides circulent à travers les canaux formés par les plaques, facilitant un transfert de chaleur rapide et efficace.
4Contrôle de la température:L'échangeur de chaleur à plaque aide à réguler la température de l'air soufflé à travers le système CVC, assurant un chauffage ou un refroidissement appropriés pour le niveau de confort souhaité.
En conclusion, les échangeurs de chaleur à plaques sont essentiels pour les systèmes CVC, en améliorant leur efficacité et en contribuant à un confort thermique optimal dans divers environnements, y compris résidentiels, commerciaux,et bâtiments industriels.
