Description du produit

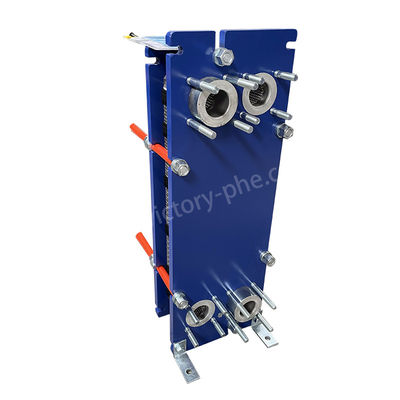

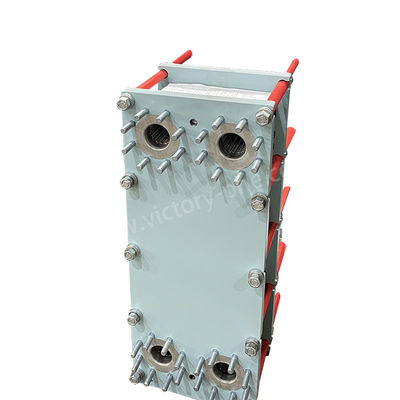

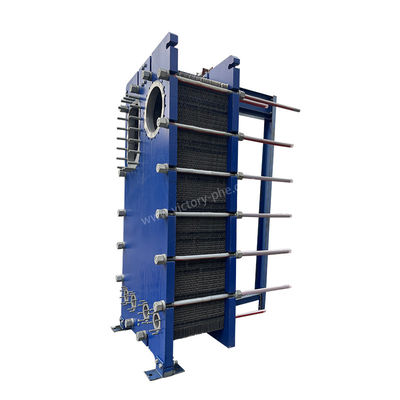

VH05 Échangeur de chaleur en acier inoxydable pour climatisation, réfrigération et refroidissement par eau
Échangeurs de chaleur à plaques
Les échangeurs de chaleur à plaques ont un large éventail d'applications dans diverses industries en raison de leur efficacité, de leur conception compacte et de leur polyvalence.
1Systèmes de climatisation:Les échangeurs de chaleur à plaques sont des composants essentiels des systèmes de chauffage, de ventilation et de climatisation (HVAC), qui permettent un échange de chaleur efficace entre différents milieux, y compris l'air, l'eau, le gaz, le gaz et les gaz.et réfrigérantsLeur présence est essentielle pour assurer un confort thermique optimal et un fonctionnement efficace des systèmes de climatisation.
2Réfrigération:Les échangeurs de chaleur à plaques ont une large gamme d'applications dans les systèmes de réfrigération, jouant un rôle crucial dans les opérations de refroidissement et facilitant la récupération de chaleur.Les échangeurs de chaleur à plaques sont largement utilisés pour des processus essentiels tels que la pasteurisation.Leur fonction indispensable consiste à maintenir des conditions de température précises pour assurer la qualité et la sécurité de divers produits alimentaires et de boissons.
3Traitement chimique:Les échangeurs de chaleur à plaques sont utilisés dans les usines de transformation chimique pour le chauffage, le refroidissement, la condensation et l'évaporation de divers produits chimiques.
4Génération d'énergie:Les échangeurs de chaleur à plaques sont utilisés dans les centrales électriques pour refroidir l'huile de lubrification des turbines, les circuits d'eau de refroidissement et les systèmes de récupération de chaleur.
5- Industrie maritime:Les échangeurs de chaleur à plaques sont utilisés dans les applications maritimes pour les moteurs de refroidissement, les générateurs et les systèmes CVC sur les navires et les plates-formes offshore.
6Industrie pharmaceutique:Les échangeurs de chaleur à plaques sont utilisés pour les processus de chauffage, de refroidissement et de stérilisation dans la fabrication pharmaceutique.
7Industrie pétrolière et gazière:Les échangeurs de chaleur à plaques sont utilisés pour les processus de chauffage et de refroidissement dans les raffineries de pétrole, les usines pétrochimiques et les installations de traitement du gaz naturel.
Ce ne sont là que quelques exemples des nombreuses applications où les échangeurs de chaleur à plaques jouent un rôle crucial dans les processus de transfert de chaleur efficaces.
|
Modèle |
Les données de référence sont fournies par les autorités compétentes de l'État membre. |
|
Épaisseur de la plaque |
0.5/0.6 mm |
|
Taille du trou de plaque |
50 mm |
|
Débit maximal |
45m3/h |
|
Adaptateur de tuyauterie de grand diamètre |
DN50 |
|
Pression de travail |
1.0/1.6MPa |
|
Pression d'essai |
1.3/2.1Mpa |
|
Modèle |
Débit maximal standard - Je vous en prie3/h |
Nombre maximal de pièces assemblées N |
Taille de la pince Une |
Longueur maximale L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Paramètre du produit de l'échangeur de chaleur à plaques jointes | |
| Nom de l'article | échangeur de chaleur à plaque |
| Marque | La victoire |
| Matériau de plaque | Titane/nickel/hastolly/acier inoxydable 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Matériau du joint | NBR HNBR EPDM HEPDM VITON FKM Silicone |
| Matériau du cadre | Acier au carbone peint |
| Couleur du cadre | couleur bleue ou personnalisée |
| Type de connexion | à l'aide d'une lampe à incandescence |
| Norme de la bride | Les données relatives à l'utilisation du produit doivent être communiquées à l'autorité compétente. |
| Boulons de serrage | M24 M30 M39 |
| Pression de conception | le plus élevé de 20 MPa, le plus bas de 10 MPa |
| Pression de travail | normale de 12,5 MPa |
| Nombre de pièces | 1 série |
| Le paquet | boîtier en polyvoix |
| Garantie | une année |
| Produit d'origine | Peut faire le remplacement |
|
Matériau de la plaque |
Fluide approprié |
|
Acier inoxydable (SUS304, 316L, etc.) |
Eau pure, eau de rivière, eau salée comestible, huile minérale |
|
Titane, Ti-pd |
Saline, eau de mer, eau salée |
|
SMO254 |
Acide sulfurique dilué, solution saline, solution aqueuse inorganique |
|
Je ne sais pas |
Haute température, forte concentration de soude caustique |
|
L'eau de mer (C276, C22) |
Acide sulfurique concentré, acide chlorhydrique, acide phosphorique |
|
Accrochage du corps principal |
Température de fonctionnement (°C) |
Fluide approprié |
|
NBR |
-15 à +135 |
Eau, eau de mer, sel minéral, saumure |
|
Le PDEP |
-25 à +180 |
Eau chaude, vapeur, acide, base |
|
F26: le numéro de série |
-25 à +230 |
Acide, base et fluide |
|
FTP |
0 à + 160 |
Acide concentré, Base, Huile à haute température, Vapeur |
Les échangeurs de chaleur à plaques sont des composants indispensables dans les systèmes CVC, jouant un rôle essentiel dans le transfert de chaleur entre différents fluides, tels que l'air et l'eau.Voici un résumé de la façon dont ils fonctionnent dans un système HVAC:
1Transfert de chaleur:L'échangeur de chaleur de plaque est constitué de canaux séparés pour les fluides chauds et froids, permettant le transfert de chaleur du fluide chaud au fluide froid à travers les plaques métalliques.
2- Transfert de chaleur efficace:Les plaques minces de l'échangeur de chaleur possèdent de grandes surfaces, assurant un échange de chaleur efficace entre les fluides.
3- Flux continu:Les fluides circulent en continu à travers les canaux créés par les plaques, favorisant un transfert de chaleur rapide et efficace.
4Contrôle de la température:L'échangeur de chaleur à plaque régule activement la température de l'air circulant dans le système CVC, garantissant un chauffage ou un refroidissement appropriés pour atteindre le niveau de confort souhaité.
En résumé, les échangeurs de chaleur à plaques sont des composants essentiels des systèmes CVC, améliorant leur efficacité et contribuant à un confort thermique optimal dans divers environnements, y compris résidentiels, commerciaux,,et des bâtiments industriels.
