Description du produit

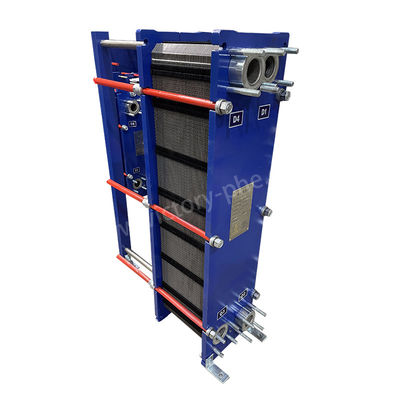

Échangeur de chaleur en acier inoxydable pour le refroidissement industriel
Échangeurs de chaleur à plaques
Un échangeur de chaleur à plaques est constitué d'une série de plaques métalliques empilées ensemble, chacune avec des ondulations spécifiques.,en particulier dans les opérations de transfert de liquide en liquide et de liquide en vapeur.
Les échangeurs de chaleur à plaques offrent plusieurs avantages: une efficacité de transfert de chaleur exceptionnelle, des pertes thermiques minimes, une conception compacte et légère, une faible empreinte, une polyvalence et une longue durée de vie.Comparé aux échangeurs de chaleur à tubes traditionnels, ils atteignent des coefficients de transfert de chaleur plus élevés tout en occupant moins d'espace.
La conception unique des échangeurs de chaleur à plaques favorise un transfert de chaleur efficace tout en minimisant la chute de pression..Par conséquent, les échangeurs de chaleur à plaques sont largement préférés dans les industries pour les processus de chauffage, de refroidissement et de récupération de chaleur.
|
Modèle |
Les données de référence sont fournies par les autorités compétentes de l'État membre. |
|
Épaisseur de la plaque |
0.5/0.6 mm |
|
Taille du trou de plaque |
50 mm |
|
Débit maximal |
45m3/h |
|
Adaptateur de tuyauterie de grand diamètre |
DN50 |
|
Pression de travail |
1.0/1.6MPa |
|
Pression d'essai |
1.3/2.1Mpa |
|
Modèle |
Débit maximal standard - Je suis désolé.3/h |
Nombre maximal de pièces assemblées N |
Taille de la pince Une |
Longueur maximale L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
Selon leur structure, les échangeurs de chaleur à plaques peuvent être classés en quatre types principaux:
Échangeurs de chaleur à plaques à joints, également connus sous le nom d'échangeurs de chaleur à plaques amovibles, constitués de plaques métalliques amovibles scellées par des joints,les rendant adaptés à des applications avec des débits plus faibles et des variations de température significatives.
Échangeurs de chaleur à plaques soudésLes plaques métalliques sont soudéses directement entre elles pour former une surface de transfert de chaleur bien scellée, ce qui les rend idéales pour les environnements à haute pression et à haute température.
Échangeurs de chaleur à plaque en spiraleutiliser une paire de plaques métalliques en spirale pour créer plusieurs canaux de séparation des fluides et d'échange de chaleur.
Échangeurs de chaleur en plaque et en cadre, ou échangeurs de chaleur à nid de miel, se composent de plaques métalliques ondulées empilées dans un cadre. Le fluide circule par des canaux alternatifs entre les plaques, ce qui permet un transfert de chaleur efficace.
| Paramètre du produit de l'échangeur de chaleur à plaques jointes | |
| Nom de l'article | échangeur de chaleur à plaque |
| Marque | La victoire |
| Matériau de plaque | Titane/nickel/hastolly/acier inoxydable 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Matériau du joint | NBR HNBR EPDM HEPDM VITON FKM Silicone |
| Matériau du cadre | Acier au carbone peint |
| Couleur du cadre | couleur bleue ou personnalisée |
| Type de connexion | à l'aide d'une lampe à incandescence |
| Norme de la bride | Les données relatives à l'utilisation du produit doivent être communiquées à l'autorité compétente. |
| Boulons de serrage | M24 M30 M39 |
| Pression de conception | le plus élevé de 20 MPa, le plus bas de 10 MPa |
| Pression de travail | normale de 12,5 MPa |
| Nombre de pièces | 1 série |
| Le paquet | boîtier en polyvoix |
| Garantie | une année |
| Produit d'origine | Peut faire le remplacement |
|
Matériau de la plaque |
Fluide approprié |
|
Acier inoxydable (SUS304, 316L, etc.) |
Eau pure, eau de rivière, eau salée comestible, huile minérale |
|
Titane, Ti-pd |
Saline, eau de mer, eau salée |
|
SMO254 |
Acide sulfurique dilué, solution saline, solution aqueuse inorganique |
|
Je ne sais pas |
Haute température, forte concentration de soude caustique |
|
L'eau de mer (C276, C22) |
Acide sulfurique concentré, acide chlorhydrique, acide phosphorique |
|
Accrochage du corps principal |
Température de fonctionnement (°C) |
Fluide approprié |
|
NBR |
-15 à +135 |
Eau, eau de mer, sel minéral, saumure |
|
Le PDEP |
-25 à +180 |
Eau chaude, vapeur, acide, base |
|
F26: le numéro de série |
-25 à +230 |
Acide, base et fluide |
|
FTP |
0 à + 160 |
Acide concentré, Base, Huile à haute température, Vapeur |
Applications des échangeurs de chaleur à plaques:
Énergie solaire: Les échangeurs de chaleur à plaques jouent un rôle crucial dans l'exploitation efficace de l'énergie solaire par le biais de capteurs, où ils facilitent le transfert Il s'agit d'un système de chauffage entre le fluide solaire et le fluide de travail, garantissant une conversion optimale de l'énergie.
Industrie chimique: Les échangeurs de chaleur à plaques sont des composants intégrants de divers processus chimiques, y compris la récupération de chaleur, le refroidissement du produit et le contrôle de la température de réaction,assurer le fonctionnement efficace et précis des réacteurs chimiques et des unités de distillation.
Industrie sidérurgique: Dans l'industrie sidérurgique, les échangeurs de chaleur à plaques sont essentiels pour le refroidissement et la lubrification des équipements essentiels tels que les laminoirs, les hauts fourneaux et les réservoirs d'extinction,contribuer au maintien de températures de fonctionnement optimales et à prolonger la durée de vie des équipements.
Industrie métallurgique: les échangeurs de chaleur à plaques sont utilisés dans l'industrie métallurgique pour les procédés de chauffage et de refroidissement impliqués dans le raffinage de l'aluminium,assurer un contrôle précis de la température et une utilisation efficace de l'énergie tout au long du cycle de production.
Fabrication de machines: Les échangeurs de chaleur à plaques sont utilisés dans la fabrication de machines pour refroidir les liquides d'extinction et les lubrifiants dans divers équipements industriels,assurer des performances constantes et prolonger la durée de vie des machines.
L'industrie alimentaire: Les échangeurs de chaleur à plaques jouent un rôle essentiel dans l'industrie alimentaire, facilitant les processus de stérilisation, de pasteurisation et de refroidissement dans les usines de transformation alimentaire, assurant la sécurité des produits, la qualité, l'efficacité et la durabilité des produits.et prolongation de la durée de conservation.
Industrie du textile: les échangeurs de chaleur en plaques contribuent à la récupération de chaleur et aux processus de refroidissement dans la fabrication textile,optimisation de l'efficacité énergétique et réduction de l'impact environnemental par le recyclage de la chaleur résiduelle provenant de procédés tels que la teinture et la finition.
Industrie du papier: Les échangeurs de chaleur à plaques sont essentiels dans l'industrie du papier pour les applications de refroidissement et de récupération de chaleur, assurant un fonctionnement efficace des machines à papier, des bouteilles de séchage,et des systèmes de traitement des eaux usées tout en minimisant la consommation d'énergie et l'empreinte environnementale.
Le chauffage urbain: Les échangeurs de chaleur à plaques sont utilisés dans les systèmes de chauffage urbain pour transférer la chaleur des zones de chaleur résiduelle des centrales électriques vers les bâtiments résidentiels et commerciaux,fournir des solutions de chauffage efficaces et durables pour les communautés urbaines.
Industrie pétrolière et des matières grasses: les échangeurs de chaleur à plaques sont utilisés dans l'industrie pétrolière et des matières grasses pour des applications de chauffage et de refroidissement dans les usines de transformation pétrolière,assurer un contrôle précis de la température pendant le raffinage, le fractionnement et les processus de conditionnement.
Industrie électrique: Les échangeurs de chaleur à plaques jouent un rôle crucial dans les centrales électriques pour les systèmes de refroidissement, y compris les condensateurs, la lubrification des turbines et le refroidissement des équipements auxiliaires,assurer le fonctionnement efficace et fiable des installations de production d'électricité.
Applications maritimes: Les échangeurs de chaleur à plaques sont utilisés dans les navires maritimes pour les systèmes de refroidissement, y compris les moteurs diesel, les refroidisseurs centraux et les systèmes de dessalement de l'eau de mer.assurer des performances fiables et un fonctionnement efficace dans les environnements maritimes.
Aquaculture de l'eau de mer: Les échangeurs de chaleur à plaques contribuent au chauffage de l'eau de mer dans les écloseries destinées à l'aquaculture, assurant ainsi des températures optimales pour la culture du poisson et des crustacés,promouvoir la croissance et améliorer l'efficacité globale de la production.
Autres industries: les échangeurs de chaleur à plaques sont largement utilisés dans les domaines pharmaceutique, pétrolier, céramique, verre, ciment et géothermique, contribuant ainsi à un transfert de chaleur efficace, à l'optimisation des processus,et la durabilité environnementale dans divers secteurs industriels.
