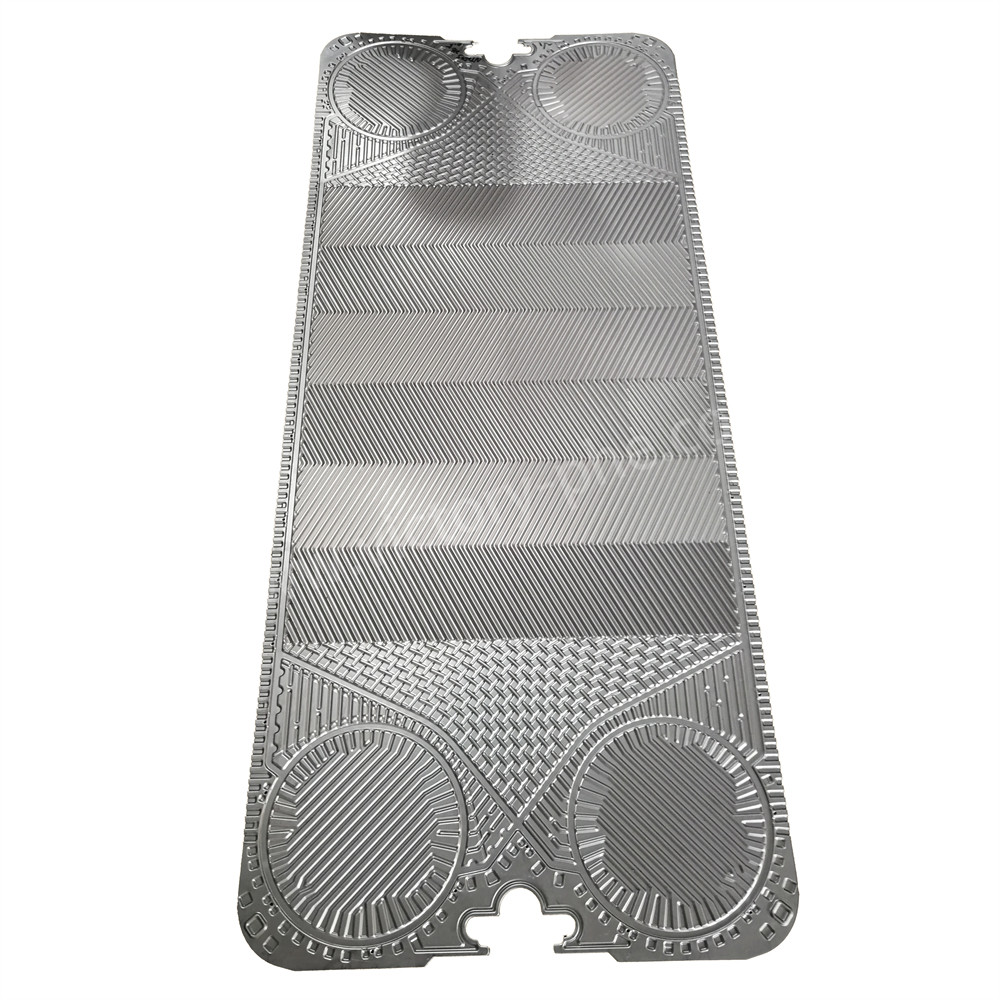

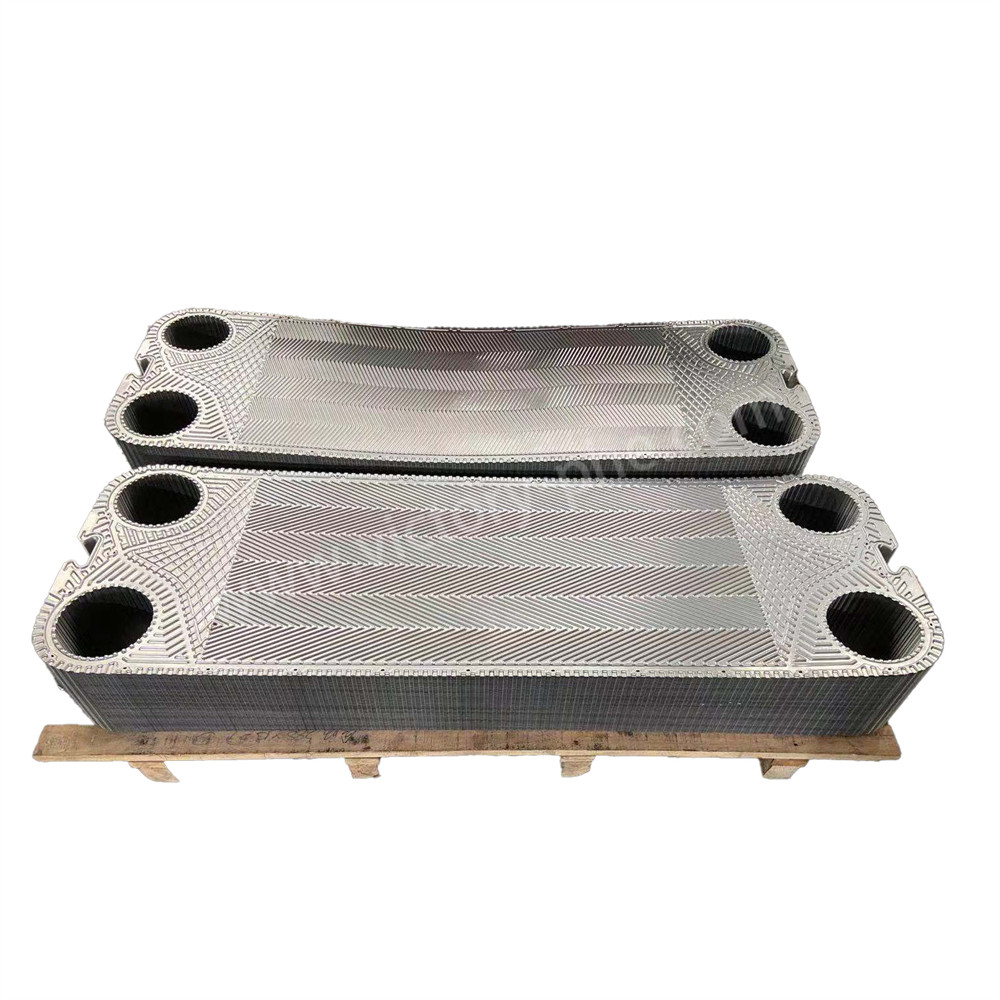

Plaque modulaire d'échangeur de chaleur pour les opérations industrielles M20B MX25B MX25M

Description du produit

Plaque modulaire d'échangeur de chaleur pour les opérations industrielles M20B MX25B MX25M

Plaques d'échangeur de chaleur

• La polyvalence:Leur caractère personnalisable leur permet d'être adaptés à différents environnements et processus industriels, offrant ainsi une solution polyvalente.
• Efficacité énergétique:En facilitant un transfert de chaleur efficace, ces plaques contribuent à des économies d'énergie et à une efficacité opérationnelle accrue.
• Construction durable:Construits avec des matériaux durables, ils offrent une fiabilité même dans des applications industrielles exigeantes, réduisant les besoins en maintenance.

Applications:

• Traitement pétrochimique et chimique
• Raffinage du pétrole et du gaz
• Traitement des aliments et des boissons
• Systèmes de climatisation et de réfrigération
• Génération d'électricité
• Fabrication pharmaceutique

Les plaques d'échangeur de chaleur personnalisables M20B, MX25B et MX25M constituent une solution adaptable et efficace pour les besoins de transfert de chaleur industriel,assurer des performances optimales dans un large éventail d'applications industrielles.

Les produits sont principalement adaptés à ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, etc.

Applications

Configuration de l'épaisseur de la plaque de l'échangeur de chaleur

• AISI 304 est généralement d'une épaisseur de 0,4 ou 0,5 mm
• AISI 316 est toujours de 0,5 et 0,6 mm
• 254 SMO (alliage élevé) généralement 0,6 mm
• Les plaques de titane sont toujours de 0,5 et 0,6 mm
• Certains ont des plaques plus épaisses (pour les applications à haute pression)
• Certains PHEs ont 0,4 mm (opération à basse pression)
• Hastelloy C-276 (alliage de nickel) généralement 0,6 mm

Processus de production:

• Préparation de matières premières: Les plaques d'acier inoxydable de haute qualité sont choisies comme matières premières en raison de leur excellente résistance à la corrosion et de leur conductivité thermique.L'épaisseur de la plaque est déterminée sur la base des spécifications du produit et des exigences de conception.
• Coupe et nivellement: Les plaques d'acier inoxydable sont découpées avec précision à l'aide de machines-outils pour répondre aux exigences de conception.
• Le timbre: Les plaques aplatisées sont estampillées à l'aide d'une presse hydraulique pour créer des motifs spécifiques d'os de hareng.Un contrôle précis est maintenu pendant le processus d'estampage pour éviter la déformation ou les dommages de la plaque.
• Traitement de surface: Les plaques subissent un traitement de surface tel que le polissage, le sablage ou le revêtement pour améliorer la résistance à la corrosion et les performances de transfert de chaleur.Le choix de la méthode de traitement dépend des besoins spécifiques.
• Montage et inspection: Les plaques sont assemblées selon les exigences de conception, formant un échangeur de chaleur de plaque amovible avec joints de joints en caoutchouc ou un échangeur de chaleur de plaque entièrement soudé par soudage à l'arc argon.Un ajustement serré et l'absence de trous sont assurés lors de l'assemblageUn test de pression de performance rigoureux est effectué après l'assemblage et un rapport d'usine est publié pour vérifier la conformité aux normes de qualité.
•
