M20B、MX25B、MX25M Plaque d'échangeur de chaleur personnalisable pour diverses applications industrielles

Description du produit

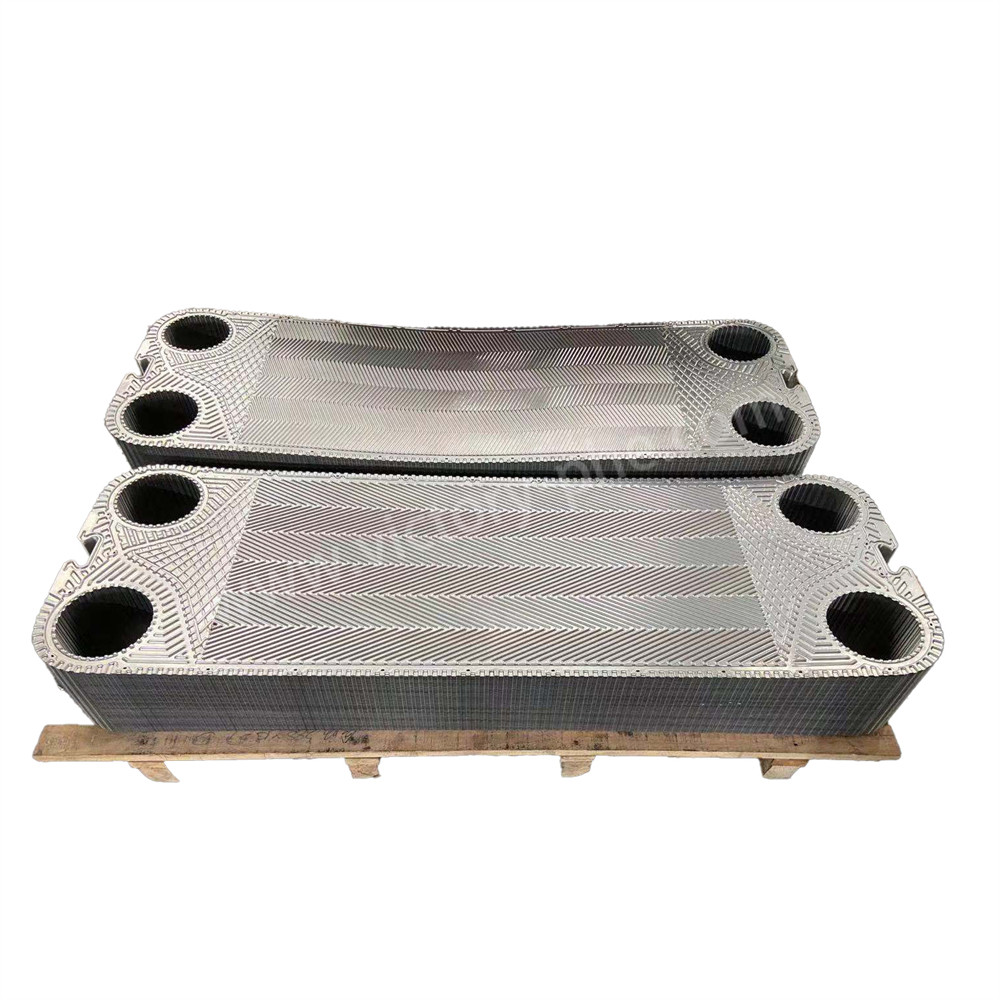

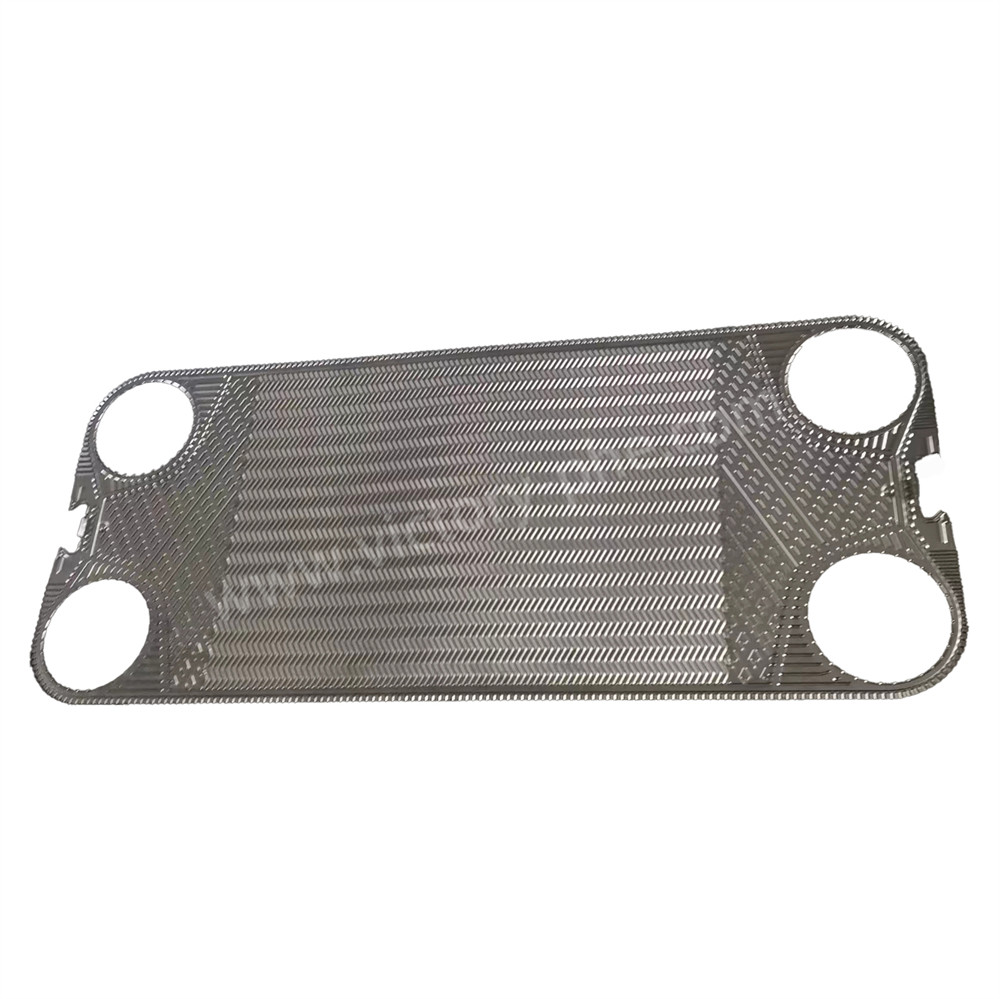

M20B,MX25B,MX25M Plaque d'échangeur de chaleur personnalisable pour diverses applications industrielles

Plaques d'échangeur de chaleur

Nos plaques d'échangeurs de chaleur personnalisables M20B, MX25B et MX25M sont spécialement conçues pour répondre à un large éventail d'applications industrielles,offrant adaptabilité et efficacité pour divers besoins thermiques.

Principales caractéristiques:

1. Modularité:Ces plaques sont conçues pour s'adapter à une variété de configurations d'échangeurs de chaleur, offrant une approche modulaire pour les opérations industrielles.

2. Adaptabilité:Grâce à leur capacité à être personnalisées, ces plaques peuvent être adaptées à des exigences industrielles spécifiques, ce qui les rend idéales pour diverses applications.

3. Conductivité thermique élevée:Fabriquées avec des matériaux de haute qualité, ces plaques offrent une excellente conductivité thermique, assurant un transfert de chaleur efficace dans une gamme de conditions de fonctionnement.

4. Résistance à la corrosion:Fabriquées à partir d'alliages résistants à la corrosion, les plaques peuvent résister à des environnements industriels difficiles, ce qui garantit leur longévité et leur fiabilité.

5. Performance optimisée:Leur conception favorise un transfert de chaleur efficace, ce qui améliore les performances et réduit les impuretés.

6. Configurations personnalisables:Ces plaques peuvent être configurées pour accueillir divers débits, températures et différentiels de pression, ce qui les rend adaptées à un large éventail de processus industriels.

Les produits sont principalement adaptés à ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, etc.

Applications

Configuration de l'épaisseur de la plaque de l'échangeur de chaleur

• AISI 304 est généralement d'une épaisseur de 0,4 ou 0,5 mm
• AISI 316 est toujours de 0,5 et 0,6 mm
• 254 SMO (alliage élevé) généralement 0,6 mm
• Les plaques de titane sont toujours de 0,5 et 0,6 mm
• Certains ont des plaques plus épaisses (pour les applications à haute pression)
• Certains PHEs ont 0,4 mm (opération à basse pression)
• Hastelloy C-276 (alliage de nickel) généralement 0,6 mm

Processus de production:

• Préparation de matières premières: Les plaques d'acier inoxydable de haute qualité sont choisies comme matières premières en raison de leur excellente résistance à la corrosion et de leur conductivité thermique.L'épaisseur de la plaque est déterminée sur la base des spécifications du produit et des exigences de conception.
• Coupe et nivellement: Les plaques d'acier inoxydable sont découpées avec précision à l'aide de machines-outils pour répondre aux exigences de conception.
• Le timbre: Les plaques aplatisées sont estampillées à l'aide d'une presse hydraulique pour créer des motifs spécifiques d'os de hareng.Un contrôle précis est maintenu pendant le processus d'estampage pour éviter la déformation ou les dommages de la plaque.
• Traitement de surface: Les plaques subissent un traitement de surface tel que le polissage, le sablage ou le revêtement pour améliorer la résistance à la corrosion et les performances de transfert de chaleur.Le choix de la méthode de traitement dépend des besoins spécifiques.
• Montage et inspection: Les plaques sont assemblées selon les exigences de conception, formant un échangeur de chaleur de plaque amovible avec joints de joints en caoutchouc ou un échangeur de chaleur de plaque entièrement soudé par soudage à l'arc argon.Un ajustement serré et l'absence de trous sont assurés lors de l'assemblageUn test de pression de performance rigoureux est effectué après l'assemblage et un rapport d'usine est publié pour vérifier la conformité aux normes de qualité.
•
