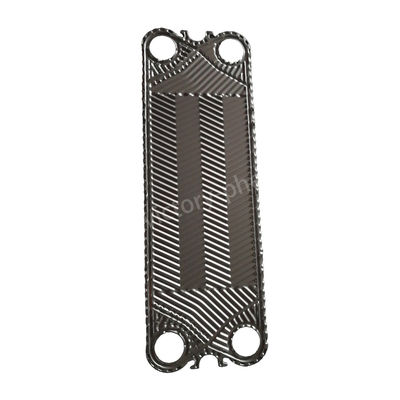

316/0.6 Plaque d'échangeur de chaleur de matériau Le choix d'économie d'espace et polyvalent pour le transfert de chaleur

Description du produit

M15B M15M Plaque d'échangeur de chaleur théta haute avec joint pour un refroidissement optimal

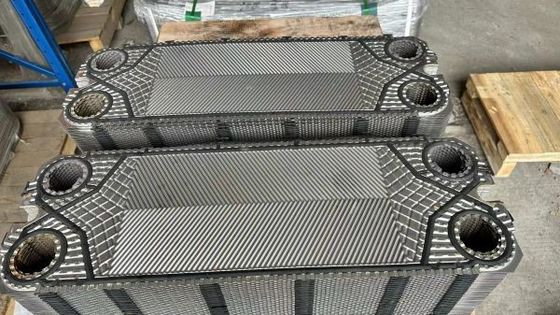

Plaques d'échangeur de chaleur

Une plaque d'échangeur de chaleur, également connue sous le nom d'échangeur de chaleur de plaque, est un dispositif utilisé pour transférer la chaleur entre deux flux de fluide.Il se compose d'une série de plaques métalliques disposées de manière à permettre un échange de chaleur efficace entre les fluides tout en les gardant physiquement séparés..

Les composants clés d'une plaque d'échangeur de chaleur comprennent:

Plaques: Les plaques sont généralement en acier inoxydable, titane ou autres matériaux adaptés aux applications de transfert de chaleur.Ils sont conçus avec des motifs spécifiques de canaux et de passages pour faciliter l'échange de chaleur.

Dans les échangeurs de chaleur à plaques soudées, les plaques sont scellées avec des joints pour empêcher la fuite de fluide entre les canaux.les plaques sont scellées de façon permanente, éliminant le besoin de joints.

Cadre et connexions: Les plaques sont empilées et serrées dans un cadre, qui fournit un soutien et facilite la connexion des entrées et sorties de fluide.

Les produits sont principalement adaptés à ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, etc.

Applications

Configuration de l'épaisseur de la plaque de l'échangeur de chaleur

• AISI 304 est généralement d'une épaisseur de 0,4 ou 0,5 mm
• AISI 316 est toujours de 0,5 et 0,6 mm
• 254 SMO (alliage élevé) généralement 0,6 mm
• Les plaques de titane sont toujours de 0,5 et 0,6 mm
• Certains ont des plaques plus épaisses (pour les applications à haute pression)
• Certains PHEs ont 0,4 mm (opération à basse pression)
• Hastelloy C-276 (alliage de nickel) généralement 0,6 mm

Processus de production:

• Préparation de matières premières: Les plaques d'acier inoxydable de haute qualité sont choisies comme matières premières en raison de leur excellente résistance à la corrosion et de leur conductivité thermique.L'épaisseur de la plaque est déterminée sur la base des spécifications du produit et des exigences de conception.
• Coupe et nivellement: Les plaques d'acier inoxydable sont découpées avec précision à l'aide de machines-outils pour répondre aux exigences de conception.
• Le timbre: Les plaques aplatisées sont estampillées à l'aide d'une presse hydraulique pour créer des motifs spécifiques d'os de hareng.Un contrôle précis est maintenu pendant le processus d'estampage pour éviter la déformation ou les dommages de la plaque.
• Traitement de surface: Les plaques subissent un traitement de surface tel que le polissage, le sablage ou le revêtement pour améliorer la résistance à la corrosion et les performances de transfert de chaleur.Le choix de la méthode de traitement dépend des besoins spécifiques.
• Montage et inspection: Les plaques sont assemblées selon les exigences de conception, formant un échangeur de chaleur de plaque amovible avec joints de joints en caoutchouc ou un échangeur de chaleur de plaque entièrement soudé par soudage à l'arc argon.Un ajustement serré et l'absence de trous sont assurés lors de l'assemblageUn test de pression de performance rigoureux est effectué après l'assemblage et un rapport d'usine est publié pour vérifier la conformité aux normes de qualité.
•
