0.5 mm 0,6 mm 316/Hastelloy C276 Matériau Sondex Plaques d'échangeur de chaleur pour le transfert de chaleur

Description du produit

Échangeur de chaleur d'eau d'huile Sondex Plaques d'échangeur de chaleur S100 S121 S4A

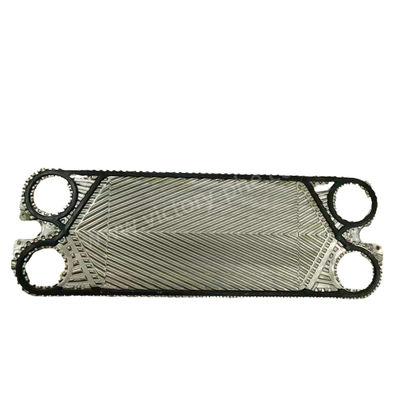

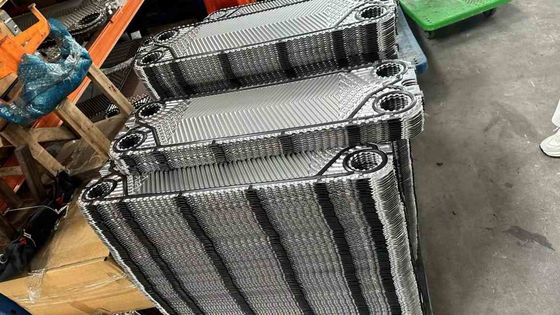

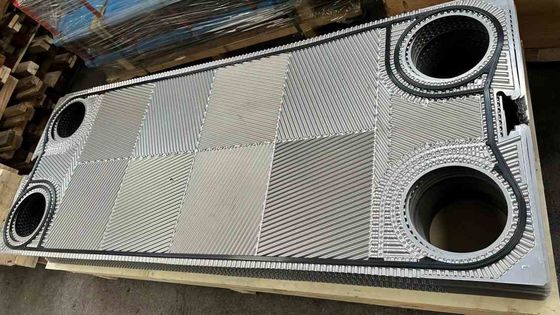

Sondex Plaques d'échangeur de chaleur

Les plaques d'échangeurs de chaleur Sondex fonctionnent selon les principes du transfert de chaleur par l'interaction de deux flux de fluide distincts.La conception des plaques d'échangeurs de chaleur Sondex permet un échange de chaleur efficace entre les fluides tout en les gardant physiquement séparésVoici un aperçu du fonctionnement des plaques d'échangeurs de chaleur Sondex:

Fluide: Les deux fluides impliqués dans le processus d'échange de chaleur circulent par des canaux séparés à l'intérieur de l'échangeur de chaleur à plaque.Un fluide circule à travers les canaux d'un côté des plaques d'échangeur de chaleur, tandis que l'autre fluide passe par les canaux de l'autre côté.

Transfert de chaleur: Au fur et à mesure que les fluides circulent dans leurs canaux respectifs, la chaleur est transférée d'un fluide à l'autre à travers les minces plaques métalliques qui les séparent.La grande surface des plaques facilite un transfert de chaleur efficace entre les fluides.

Principe de contre-écoulement: les plaques d'échangeurs de chaleur Sondex sont conçues pour fonctionner selon le principe de contre-écoulement, où les deux flux de fluide coulent dans des directions opposées.Cette conception maximise la différence de température entre les deux fluides, conduisant à un transfert de chaleur efficace.

Flux turbulent: Les voies d'écoulement à l'intérieur des plaques d'échangeur de chaleur sont conçues pour induire des turbulences dans les flux de fluide.L'écoulement turbulent améliore le transfert de chaleur en empêchant la formation de couches limites et en favorisant le mélange entre les fluides.

Efficacité thermique: les plaques d'échangeurs de chaleur Sondex sont conçues pour optimiser l'efficacité thermique en minimisant la chute de pression et en maximisant le coefficient de transfert de chaleur,résultant d'un échange de chaleur efficace entre les fluides.

Dans l'ensemble, les plaques d'échangeurs de chaleur Sondex fonctionnent en fournissant un moyen fiable et efficace de transfert de chaleur entre deux flux de fluides, ce qui les rend adaptées à un large éventail deApplications de chauffage et de refroidissement résidentiel.

Matériau de la plaque d'échangeur de chaleur Choisir:

• Eau de robinet commune:Pour les applications d'eau pure, l'acier inoxydable 304 est généralement choisi.l'acier inoxydable 316 est préférable en raison de sa meilleure résistance à la corrosion par rapport au 304Dans le cas de l'eau de mer, le titane pur (GR1) est le choix préféré en raison de la forte concentration d'ions chlorure.l'acier inoxydable super 254SMO peut être utilisé dans des environnements à ions chlorure, dépassant les performances de l'acier inoxydable 316.
• Acide:Pour l'acide sulfurique dilué dont la concentration est inférieure à 10% et dont la température est inférieure à 50°C, l'acier inoxydable 316 peut être utilisé.254SMOLe même principe s'applique à l'acide phosphorique et à l'acide chlorhydrique.
• VapeurLes conditions de vapeur sont fréquentes. Dans les régions du sud, l'acier inoxydable 316L est généralement choisi, car les températures de vapeur sont généralement supérieures à 120°C.considérant les facteurs de coûtCependant, au fil du temps, il existe une possibilité de déformation dans l'échangeur de chaleur de plaque.
• Huile:Pour l'huile de lubrification des équipements généraux et les applications hydrauliques, l'acier inoxydable 304 convient.considérant l'exigence de résistance à haute température, l' acier inoxydable 316 est recommandé.
