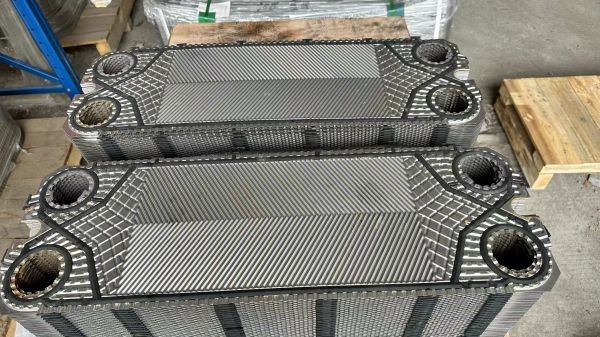

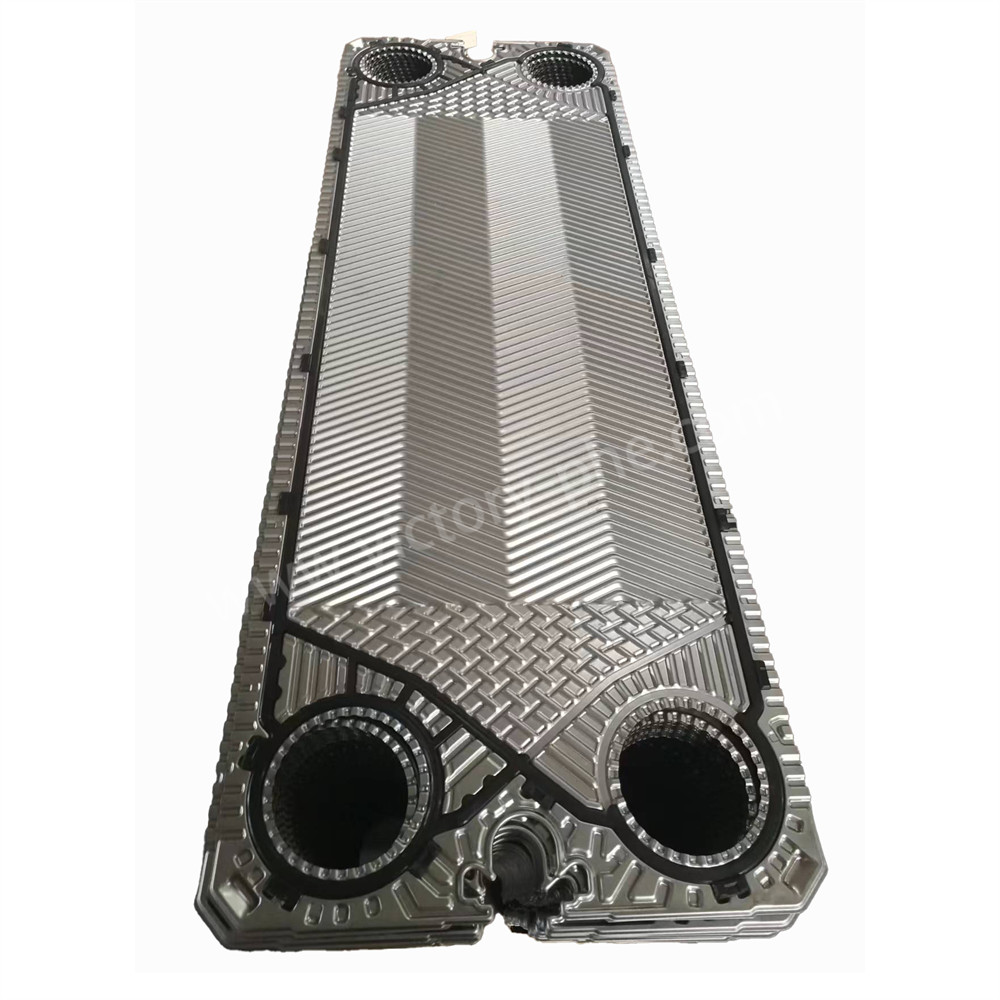

M15B M15M Plaque d'échangeur de chaleur théta haute avec joint pour un refroidissement optimal

Description du produit

M15B M15M Plaque d'échangeur de chaleur théta haute avec joint pour un refroidissement optimal

Plaques d'échangeur de chaleur

Les plaques d'échangeur de chaleur sont des composants utilisés dans les échangeurs de chaleur à plaques, qui sont des dispositifs conçus pour transférer la chaleur d'un fluide à un autre.Ces plaques sont généralement en métal et sont disposées de manière à permettre un transfert de chaleur efficace entre les deux fluides tout en les gardant physiquement séparés.

La nécessité d'avoir des plaques échangeuses de chaleur découle de l'exigence de transférer efficacement la chaleur entre deux fluides sans leur permettre de se mélanger.et les applications résidentielles où le transfert de chaleur est essentiel pour des processus tels que le chauffage, refroidissement et récupération d'énergie thermique.

Les principales raisons d'utiliser des plaques d'échangeurs de chaleur pour le transfert de chaleur sont les suivantes:

1Transfert de chaleur efficace: Les plaques d'échangeurs de chaleur sont conçues pour maximiser la surface disponible pour le transfert de chaleur entre les deux fluides, ce qui entraîne un échange thermique efficace et rapide.

2. Conception compacte: les échangeurs de chaleur à plaques avec plaques d'échangeur de chaleur offrent une solution compacte et rentable pour le transfert de chaleur par rapport aux échangeurs de chaleur traditionnels à coque et à tube.

3- Versatilité: les plaques d'échangeur de chaleur peuvent être configurées selon différents modèles et conceptions pour accueillir différents types de fluides, débits et différentiels de température,les rendant polyvalents pour un large éventail d'applications.

4Efficacité énergétique: en facilitant un transfert de chaleur efficace, les plaques d'échangeurs de chaleur contribuent à des économies d'énergie et à une meilleure efficacité des processus dans les systèmes de chauffage et de refroidissement.

Les produits sont principalement adaptés à ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, etc.

Applications

Configuration de l'épaisseur de la plaque de l'échangeur de chaleur

• AISI 304 est généralement d'une épaisseur de 0,4 ou 0,5 mm
• AISI 316 est toujours de 0,5 et 0,6 mm
• 254 SMO (alliage élevé) généralement 0,6 mm
• Les plaques de titane sont toujours de 0,5 et 0,6 mm
• Certains ont des plaques plus épaisses (pour les applications à haute pression)
• Certains PHEs ont 0,4 mm (opération à basse pression)
• Hastelloy C-276 (alliage de nickel) généralement 0,6 mm

Processus de production:

• Préparation de matières premières: Les plaques d'acier inoxydable de haute qualité sont choisies comme matières premières en raison de leur excellente résistance à la corrosion et de leur conductivité thermique.L'épaisseur de la plaque est déterminée sur la base des spécifications du produit et des exigences de conception.
• Coupe et nivellement: Les plaques d'acier inoxydable sont découpées avec précision à l'aide de machines-outils pour répondre aux exigences de conception.
• Le timbre: Les plaques aplatisées sont estampillées à l'aide d'une presse hydraulique pour créer des motifs spécifiques d'os de hareng.Un contrôle précis est maintenu pendant le processus d'estampage pour éviter la déformation ou les dommages de la plaque.
• Traitement de surface: Les plaques subissent un traitement de surface tel que le polissage, le sablage ou le revêtement pour améliorer la résistance à la corrosion et les performances de transfert de chaleur.Le choix de la méthode de traitement dépend des besoins spécifiques.
• Montage et inspection: Les plaques sont assemblées selon les exigences de conception, formant un échangeur de chaleur de plaque amovible avec joints de joints en caoutchouc ou un échangeur de chaleur de plaque entièrement soudé par soudage à l'arc argon.Un ajustement serré et l'absence de trous sont assurés lors de l'assemblageUn test de pression de performance rigoureux est effectué après l'assemblage et un rapport d'usine est publié pour vérifier la conformité aux normes de qualité.
•
