Description du produit

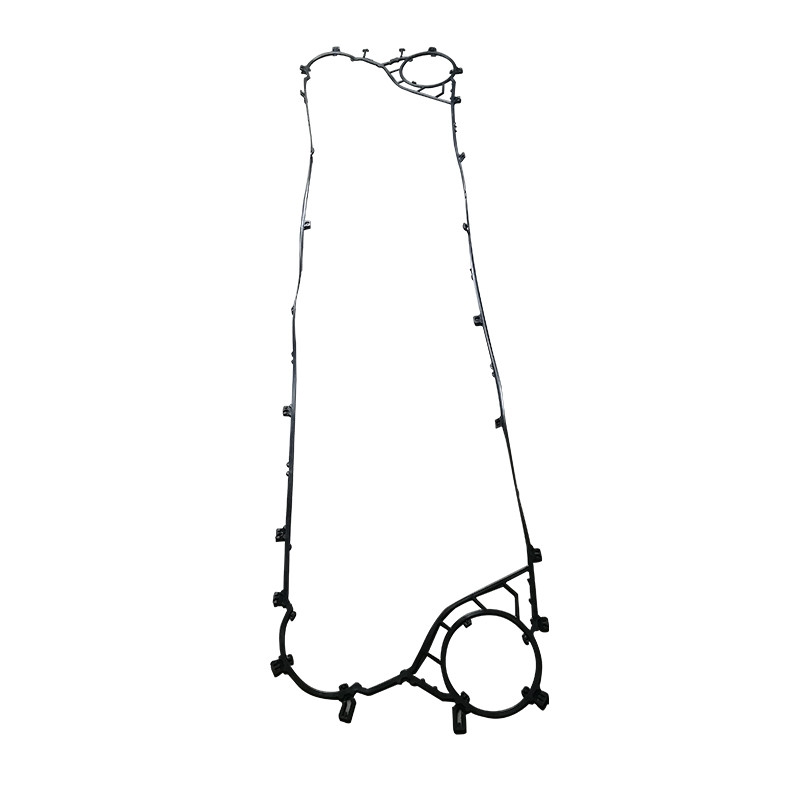

Pour les appareils de traitement de la chaleur:Échangeurs de chaleur à plaques Sondex:
1Les joints d'échangeur de chaleur, communément appelés O-rings, sont des composants compacts largement utilisés à des fins d'étanchéité efficaces.Ils sont polyvalents et peuvent être utilisés à la fois pour les applications d'étanchéité statique et dynamique.
2Fabriqués à partir de matériaux en caoutchouc tendre, ces joints ont la capacité de se déformer et de conserver leur forme même après compression.bloquer efficacement toute fuite potentielle et assurer un joint fiable.
3Dans le contexte spécifique des échangeurs de chaleur à plaques, le joint d'étanchéité joue un rôle crucial dans le maintien de l'intégrité globale et des performances optimales de l'équipement de transfert de chaleur.Il influence directement les limites de température auxquelles l'échangeur de chaleur peut fonctionner et affecte également sa capacité de pression.
4L'objectif principal du joint est d'établir un joint sécurisé, empêchant ainsi toute fuite indésirable du milieu de transfert de chaleur dans l'environnement environnant.il sert de barrière pour empêcher la contamination croisée entre différents matériaux traités dans l'échangeur de chaleur.
| Marque/fabricant | Modèle |
| Sondex |
S1,S4,S4A,S7A,S8,S8A,S9A,S14,S14A,S17,S19A,S20A,S21A,S22A,S31A,S22,SW26,S37,SW40A,S41,S41A,S42,S42A,S62, S43,S47,SN51,S52,S64,S65,S81,S100,S121,SF123,SF160 |
Matériau du joint:
| Matériel | Plage de température de fonctionnement | Conditions d'utilisation |
| autres produits de la catégorie 5903 | ≤ 135°C | Résistant aux huiles minérales, animales, végétales et autres milieux non polaires |
| Gaskets à base de nitrile hydrogéné | -5°C à 150°C | Résistant aux huiles brutes contenant du soufre, aux milieux mélangés contenant du H2S, aux huiles alimentaires à haute température et à d'autres milieux non polaires |
| Les joints EPDM | ≤ 160°C | Résistant à l'eau chaude, à la vapeur d'eau, aux boissons comestibles et à la stérilisation à haute température du lait |
| Gaskets EPR à base de solvants | -20°C à 150°C | Les solvants polaires et de nombreux autres bons solvants, tels que les solvants lipidiques. |
| Les joints de viton universels | ≤ 180°C | Huile minérale non polaire, huile lubrifiante et autres carburants contenant de l'alcool |
| Les joints spéciaux en caoutchouc fluoré | 30°C à 130°C | Acides inorganiques contenant de l'oxygène tels que les acides et les bases à forte concentration |
Processus de fabrication des joints d'échangeur de chaleur à plaques.
1Le procédé de composition du caoutchouc marque l'étape initiale, où un mélange précis de matières premières et de matières auxiliaires est créé selon les exigences de la formule spécifiée.
2Après cela, le caoutchouc est formé en bandes à l'aide d'un équipement d'extrusion, formant le caoutchouc blanc.
3L'étape suivante consiste en le moulage par compression. Dans ce processus, la bande de caoutchouc non vulcanisée est insérée dans une cavité de moule chauffée, qui est ensuite fermée pour initier la vulcanisation.Ce moulage par compression a lieu à l'intérieur des équipements de presse, ce qui donne lieu à la production du joint d'étanchéité en caoutchouc.
4Après le moulage, le joint est soumis à une post-vulcanisation, qui consiste à placer le joint moulé et vulcanisé dans un four à l'état stationnaire.permettant au processus de vulcanisation d'atteindre son achèvement final.
5Enfin, la phase d'inspection du produit fini est mise en œuvre, au cours de laquelle un échantillon de joints finis est soumis à des essais approfondis conformément aux normes de procédé établies.
Méthode d'installation
Les joints d'étanchéité des échangeurs de chaleur à plaque peuvent être divisés en 3 formes selon la méthode d'installation sur les plaques d'échangeur de chaleur:
1Type d'adhérence directe: après l'application du produit d'étanchéité sur le joint d'étanchéité, il est directement collé dans la rainure d'installation de la plaque échangeuse de chaleur.
2Type d'incrustation de clous en plastique: la plaque échangeuse de chaleur est conçue avec des trous de montage et des clous en caoutchouc sont conçus sur le côté du joint d'étanchéité.Une fois le joint d'étanchéité placé dans la fente d'installation, les clous en caoutchouc sont intégrés dans les trous de montage.
3. Type de boucle: Il y a des boucles sur le côté du joint d'étanchéité, et les boucles sont utilisées pour attacher le joint d'étanchéité sur la plaque échangeuse de chaleur.
Le joint d'étanchéité utilise différents types de caoutchouc selon les différents supports et températures de fonctionnement.
Questions et réponses
Q1: Le produit des joints est-il assorti d'une garantie?
R1: Les joints sont des accessoires consommables et le cycle de remplacement est généralement déterminé par le client en fonction des conditions d'utilisation spécifiques.températureGénéralement, nous recommandons d'en acheter plus pour les remplacements et les sauvegardes.
Q2: Y a-t-il une réduction disponible pour les achats en gros ou en vrac?
Réponse: Oui, nous offrons des réductions pour les achats en gros et en vrac.Veuillez contacter notre département de gros ou notre équipe de service à la clientèle pour obtenir des informations concernant les réductions de gros et les quantités minimales d'achat.
