GEA PHE Plaque Plaque échangeur de chaleur Plaques d'échange de soude caustique

Description du produit

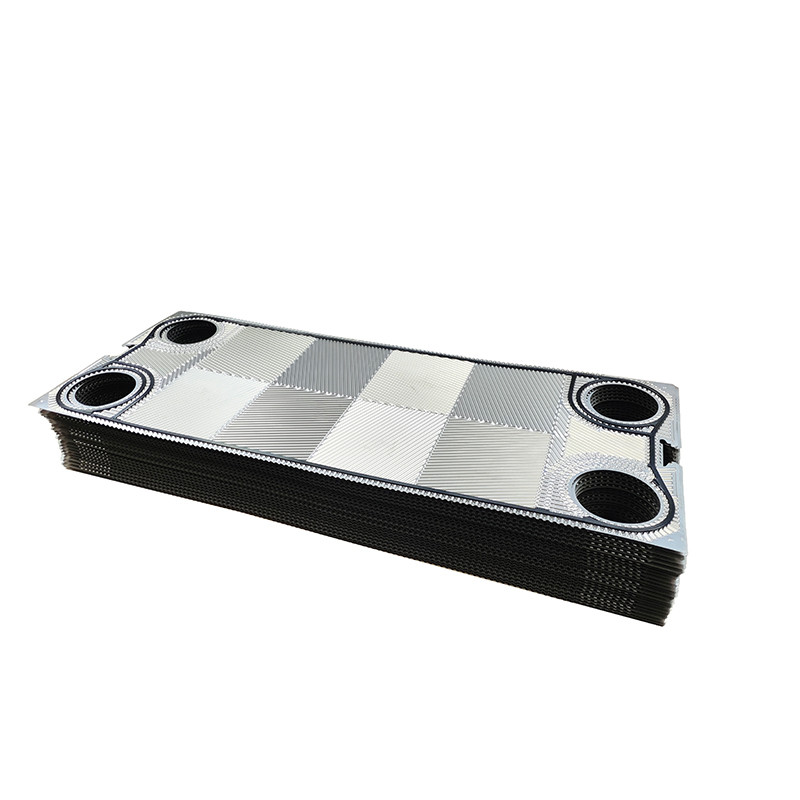

Plaques d'échangeur de chaleur GEA Plaques d'échange de soude caustique à haute concentration

GEAPlaques d'échangeur de chaleur

1. Plaque échangeur de chaleur Plaque est spécialement utilisé pour isoler le milieu et l'échangeur de chaleur dans plaque échangeur de chaleur plaque, est une partie importante de l'échangeur de chaleur plaque.
2. Ses principaux matériaux sont l'acier inoxydable, le titane et le titane palladium, 20Cr, 18Ni, 6Mo, alliage, cuivre, etc. Principe d'étanchéité: la plaque ondulée est collée avec un tampon d'étanchéité,qui est conçu dans une structure d'étanchéité à double canal et a un trou de signalLorsque le milieu fuit du premier joint, il peut fuir du trou de signal, de sorte que le problème puisse être détecté et résolu tôt, et le mélange des deux milieux ne sera pas causé.
3. Il s'agit d'un élément de transfert de chaleur important pour le pressage de feuilles métalliques avec des fentes ondulées, des fentes d'étanchéité et des trous d'angle.mais aussi augmenter la rigidité de la feuille, améliorant ainsi la capacité de pression de l'échangeur de chaleur de plaque, et parce que le liquide est turbulent, il peut réduire la formation de sédiments ou de saletés, et jouer un certain rôle d'"auto-nettoyage".

Applications

Plaque d' échangeur de chaleur Choisissez:

• Le choix des types de plaques et des motifs de corrugation pour les échangeurs de chaleurplaqueDans les situations où il y a un débit important et une faible baisse de pression admissible,les plaques à faible résistance doivent être choisiesLe choix des échangeurs de chaleur à plaques amovibles ou brasées doit être déterminé en fonction des conditions de pression et de température du milieu de transfert de chaleur.
• Pour les équipements ayant une grande surface de transfert de chaleur, il n'est pas conseillé de choisir des plaques dont la surface individuelle est trop petite.Cela est dû au fait d'avoir trop de plaques peut entraîner une faible vitesse de débit entre les plaques, ce qui entraîne une diminution du coefficient global de transfert de chaleur.

Processus de production:

La production de plaques d'acier inoxydable pour échangeurs de chaleur à plaques implique plusieurs étapes précises pour assurer des performances de haute qualité et une longue durée de vie.

• Coupe et nivellement: les plaques d'acier inoxydable sont coupées avec précision à l'aide d'outils mécaniques avancés pour répondre aux exigences de conception spécifiques.un traitement de nivellement est appliqué pour assurer une surface lisse et uniformeCette étape est cruciale pour maintenir des capacités de transfert de chaleur efficaces.

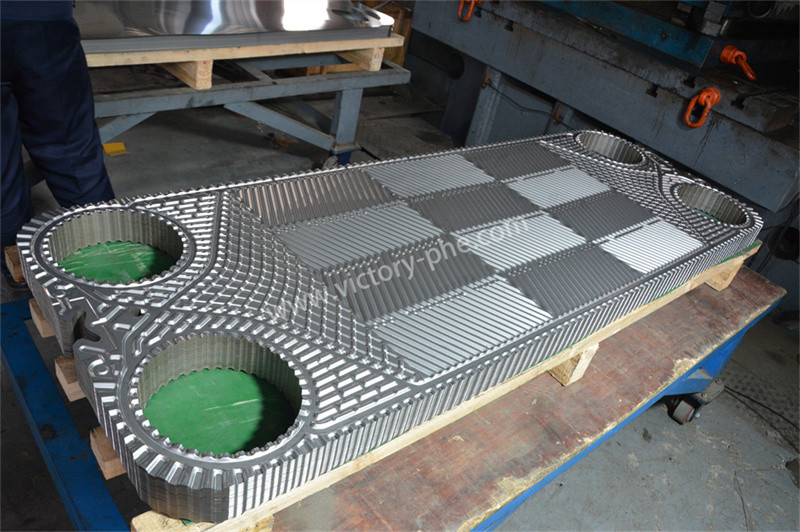

• Stampage: les plaques aplatisées sont soigneusement estampillées à l'aide de presses hydrauliques, ce qui crée des motifs uniques d'os de hareng sur les plaques.qui augmentent de manière significative la turbulence à l'intérieur de l'échangeur de chaleurLa turbulence contrôlée favorise un transfert de chaleur optimal en maximisant le contact du fluide avec les surfaces des plaques.Une attention particulière est accordée au maintien d'un contrôle précis lors de l'estampage pour éviter la déformation ou les dommages de la plaque.
• Traitement de surface: Pour améliorer la résistance à la corrosion et optimiser les performances de transfert de chaleur, les plaques sont traitées en surface par polissage, sablage ou revêtement.La méthode de traitement spécifique est choisie en fonction des exigences souhaitées et des conditions de fonctionnementCes traitements améliorent la résistance des plaques à la corrosion, à l'encrassement et à l'écaillage, assurant ainsi une efficacité et une fiabilité à long terme.
