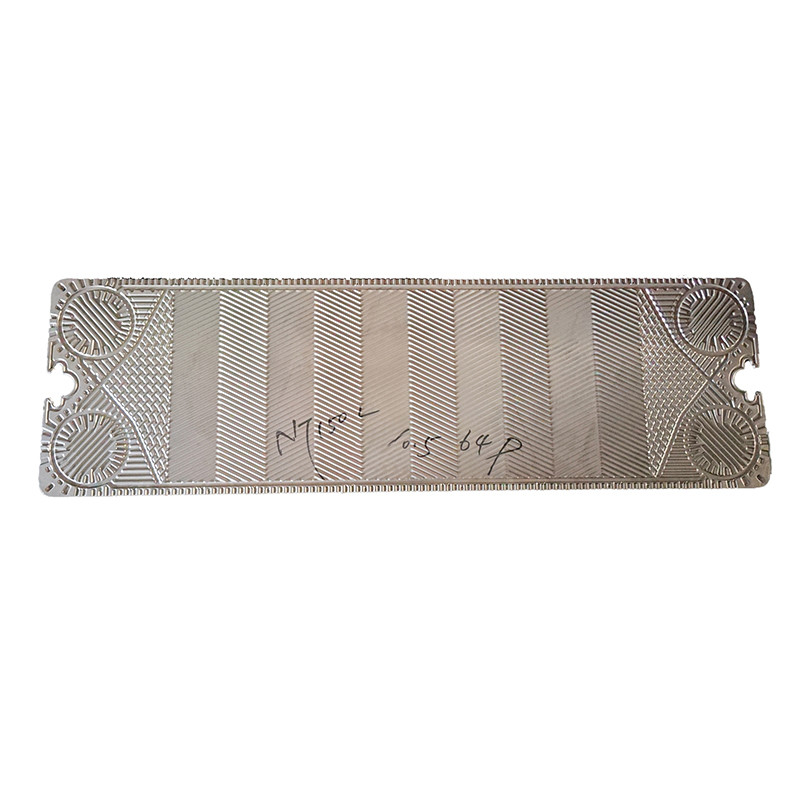

Components d'échangeur de chaleur de plaque de précision GEA SS316 SS304 Titane

Description du produit

SS316 SS304 Plaques d'échangeur de chaleur en titane GEA Hastelloy C276 pour échangeur de chaleur en plaque de joints

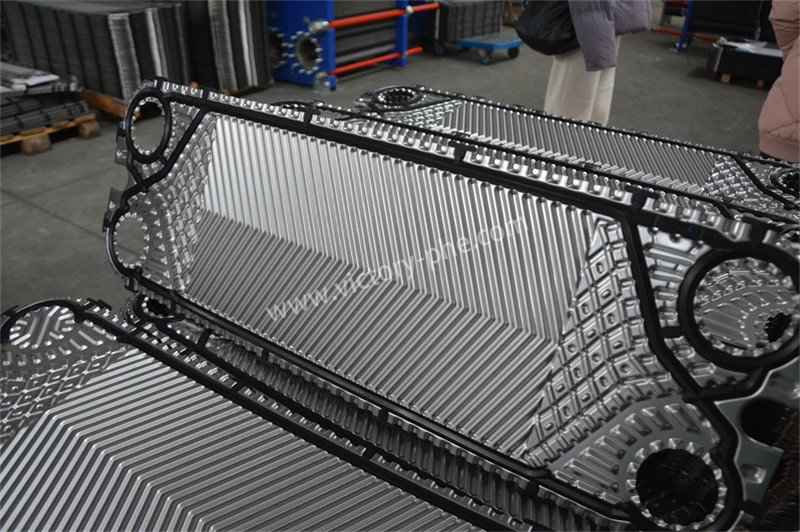

GEAPlaques d'échangeur de chaleur

1. Les plaques sont équipées de joints d'étanchéité pour sceller les canaux de fluide et guider les fluides à circuler alternativement dans leurs canaux d'écoulement respectifs pour former un échange de chaleur.propriétés physiques, la chute de pression et la différence de température du fluide déterminent le nombre et la taille des plaques.
2. La plaque ondulée augmente non seulement le degré de turbulence, mais forme également de nombreux points de soutien, suffisants pour résister à la différence de pression entre les supports.La plaque métallique et la plaque de pressage mobile sont suspendues à la tige supérieure et placées par la tige inférieure, tandis que l'extrémité de la tige est fixée sur la colonne de support.
3. Différents modèles ont des ondulations profondes, des ondulations peu profondes, des grands angles, des petits angles, etc. pour s'assurer qu'ils répondent aux besoins des différents utilisateurs.Des conditions de travail spéciales peuvent être spécialement conçues et fabriquées en fonction des besoins de l'utilisateur.

Applications

Plaque d' échangeur de chaleur Choisissez:

• Le choix des types de plaques et des motifs de corrugation pour les échangeurs de chaleurplaqueDans les situations où il y a un débit important et une faible baisse de pression admissible,les plaques à faible résistance doivent être choisiesLe choix des échangeurs de chaleur à plaques amovibles ou brasées doit être déterminé en fonction des conditions de pression et de température du milieu de transfert de chaleur.
• Pour les équipements ayant une grande surface de transfert de chaleur, il n'est pas conseillé de choisir des plaques dont la surface individuelle est trop petite.Cela est dû au fait d'avoir trop de plaques peut entraîner une faible vitesse de débit entre les plaques, ce qui entraîne une diminution du coefficient global de transfert de chaleur.

Processus de production:

La production de plaques d'acier inoxydable pour échangeurs de chaleur à plaques implique plusieurs étapes précises pour assurer des performances de haute qualité et une longue durée de vie.

• Coupe et nivellement: les plaques d'acier inoxydable sont coupées avec précision à l'aide d'outils mécaniques avancés pour répondre aux exigences de conception spécifiques.un traitement de nivellement est appliqué pour assurer une surface lisse et uniformeCette étape est cruciale pour maintenir des capacités de transfert de chaleur efficaces.
• Stampage: les plaques aplatisées sont soigneusement estampillées à l'aide de presses hydrauliques, ce qui crée des motifs uniques d'os de hareng sur les plaques.qui augmentent de manière significative la turbulence à l'intérieur de l'échangeur de chaleurLa turbulence contrôlée favorise un transfert de chaleur optimal en maximisant le contact du fluide avec les surfaces des plaques.Une attention particulière est accordée au maintien d'un contrôle précis lors de l'estampage pour éviter la déformation ou les dommages de la plaque.
• Traitement de surface: Pour améliorer la résistance à la corrosion et optimiser les performances de transfert de chaleur, les plaques sont traitées en surface par polissage, sablage ou revêtement.La méthode de traitement spécifique est choisie en fonction des exigences souhaitées et des conditions de fonctionnementCes traitements améliorent la résistance des plaques à la corrosion, à l'encrassement et à l'écaillage, assurant ainsi une efficacité et une fiabilité à long terme.
