Échangeur de chaleur Vicarb Plaque brasée à haute pression Nickel VU8 V20 V60

Description du produit

Échangeur de chaleur nickel haute pression Plaque VU8 V20 V60 pour échangeur de chaleur de plaque brasée à l'eau

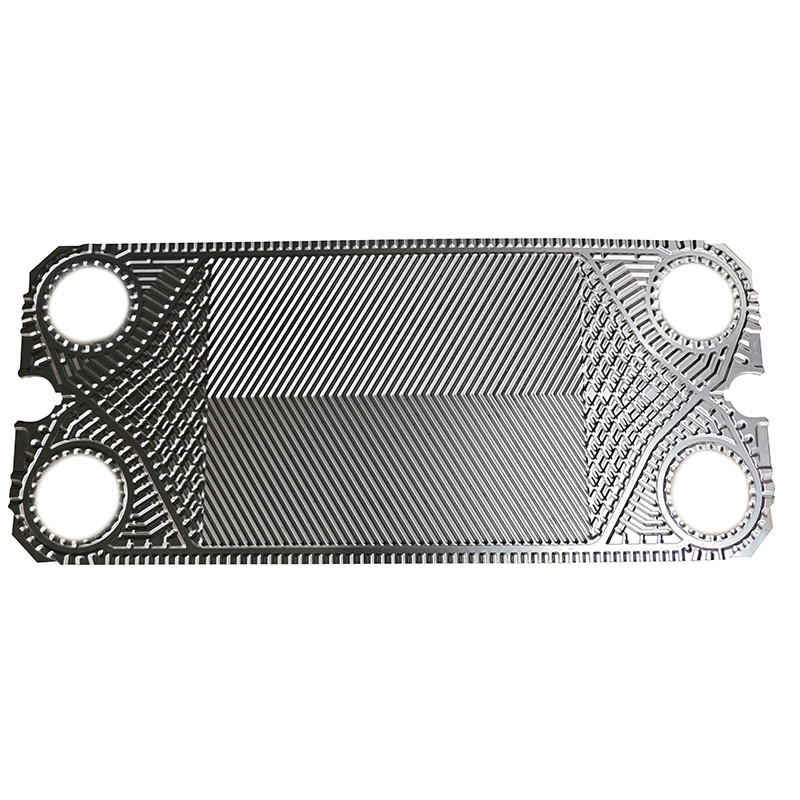

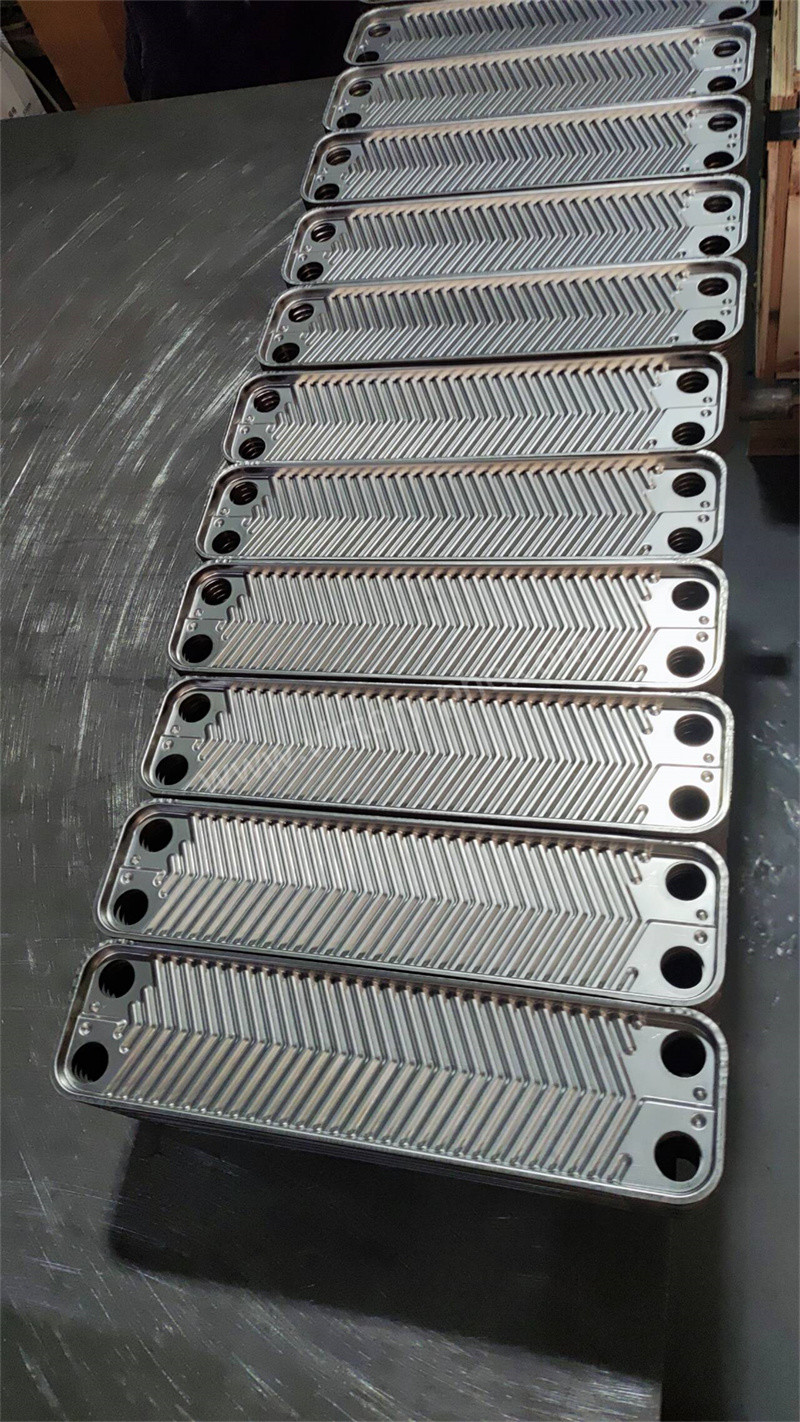

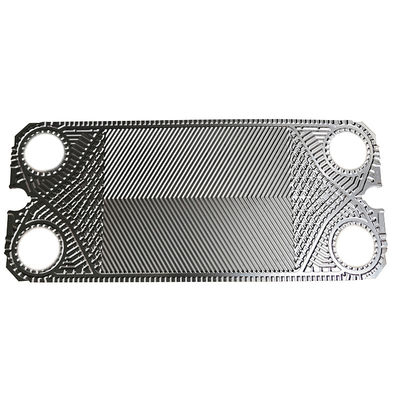

Vicarb Plaques d'échangeur de chaleur

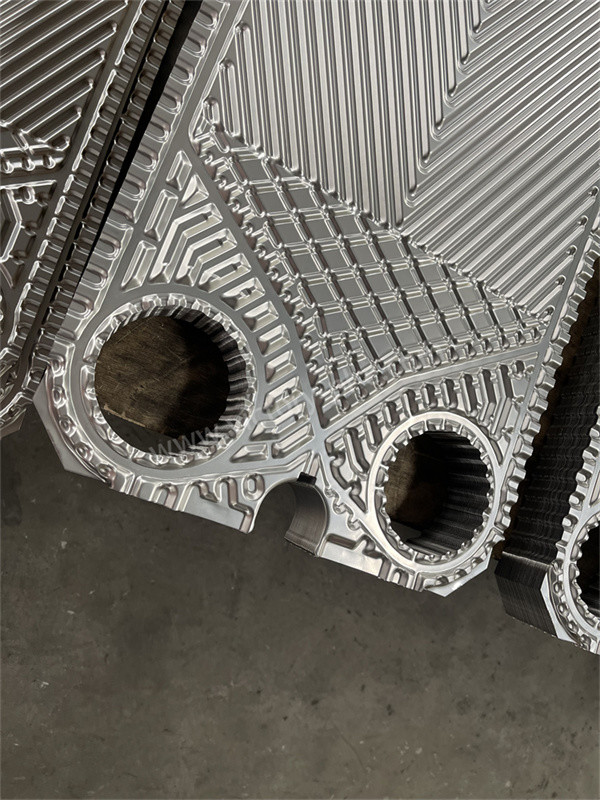

1. TLa plaque d'échangeur de chaleur est une plaque spécialement utilisée dans les échangeurs de chaleur à plaques pour isoler le milieu et effectuer l'échange de chaleur.Il y a quatre trous d'angle sur la plaque pour les deux liquides pour le transfert de chaleur à passerLes matériaux de tôle comprennent l'acier au carbone, l'acier inoxydable, l'aluminium et ses alliages, le laiton, l'alliage Monel, le nickel, l'aluminium, le titane, etc. À l'heure actuelle, l'acier inoxydable est le plus largement utilisé.En raison de la bonne résistance à la corrosion du titane, en particulier dans les milieux contenant du chlore, bien que le titane soit très coûteux, les échangeurs de chaleur en tôle de titane sont encore largement utilisés dans des situations très corrosives.L'épaisseur de la plaque est très mince.La clé de la fabrication d'échangeurs de chaleur à plaques est la formation de plaques, qui sont actuellement presque toutes des plaques estampillées.
2. Nos plaques d'échangeur de chaleur sont adaptées pourGEA (Kelvion) / APV / Sondex / Tranter / Hisaka / API / Funke / Vicarb / Mueller / SWEP / Fischer / AGC / Thermalwave / ITT / LHE / DHP

Configuration de l'épaisseur de la plaque de l'échangeur de chaleur

• AISI 304 est généralement d'une épaisseur de 0,4 ou 0,5 mm
• AISI 316 est toujours de 0,5 et 0,6 mm
• 254 SMO (alliage élevé) généralement 0,6 mm
• Les plaques de titane sont toujours de 0,5 et 0,6 mm
• Certains ont des plaques plus épaisses (pour les applications à haute pression)
• Certains PHEs ont 0,4 mm (opération à basse pression)
• Hastelloy C-276 (alliage de nickel) généralement 0,6 mm

Classement des plaques d'échangeur de chaleur

• La forme de la section transversale des plaques ondulées à os de hareng est souvent triangulaire.la résistance à l'écoulement est importante et ne convient pas aux fluides contenant des particules ou des fibres.
• La plaque ondulée droite horizontale est une plaque ondulée droite horizontale avec une forme de section transversale triangulaire isocèle.et le coefficient de transfert de chaleur eau-eau peut être atteint.
• La caractéristique de la plaque ondulée en zigzag est que la surface de la section transversale du canal de débit reste inchangée après l'assemblage, de sorte que la résistance est faible et qu'elle peut fonctionner à grande vitesse.Il y a beaucoup de contacts de soutien et une grande rigidité.
