SS304 SS316 Plaques d'échangeur de chaleur Vicarb 0,5 mm 0,6 mm épaisseur

Description du produit

0.5 mm 0,6 mm Épaisseur SS304 SS316 Plaque d'échangeur de chaleur Vicarb pour le refroidissement et la condensation

Vicarb Plaques d'échangeur de chaleur

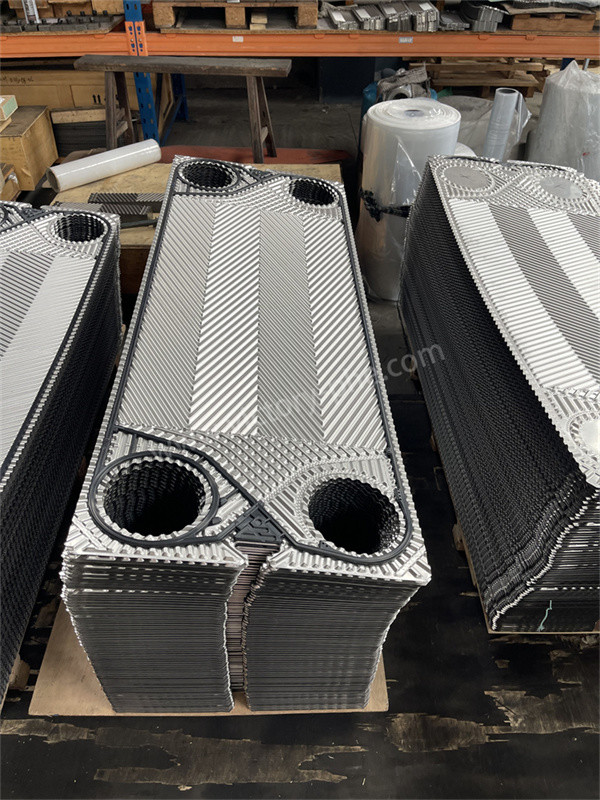

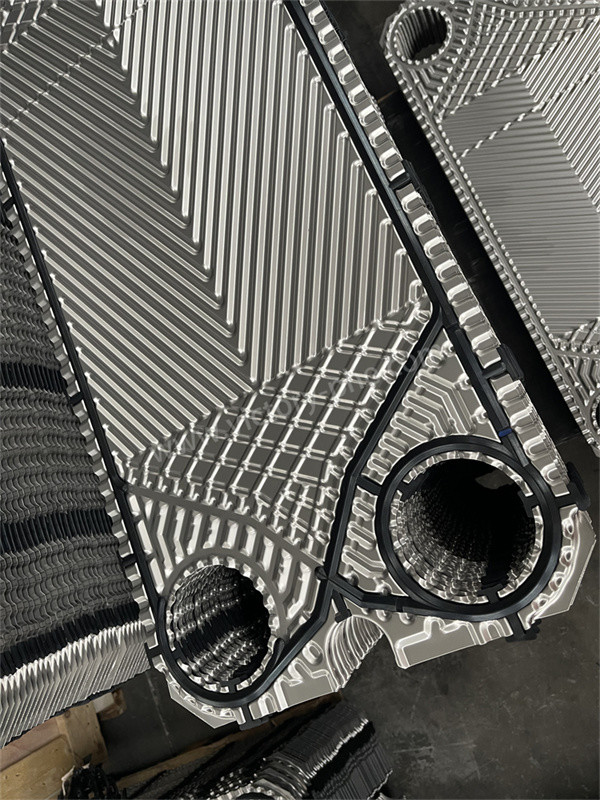

1. Les plaques d'échangeur de chaleur sont des composants essentiels composés de plaques métalliques et de joints d'étanchéité.Ils sont conçus avec des motifs ondulés sur leur surfaceLes joints d'étanchéité sont installés dans les rainures pour assurer une étanchéité entre les plaques, empêchant toute fuite de liquide.En plus, les joints scellent également certains des trous d'angle, permettant aux deux fluides de circuler alternativement des deux côtés des plaques minces pour un échange de chaleur efficace.

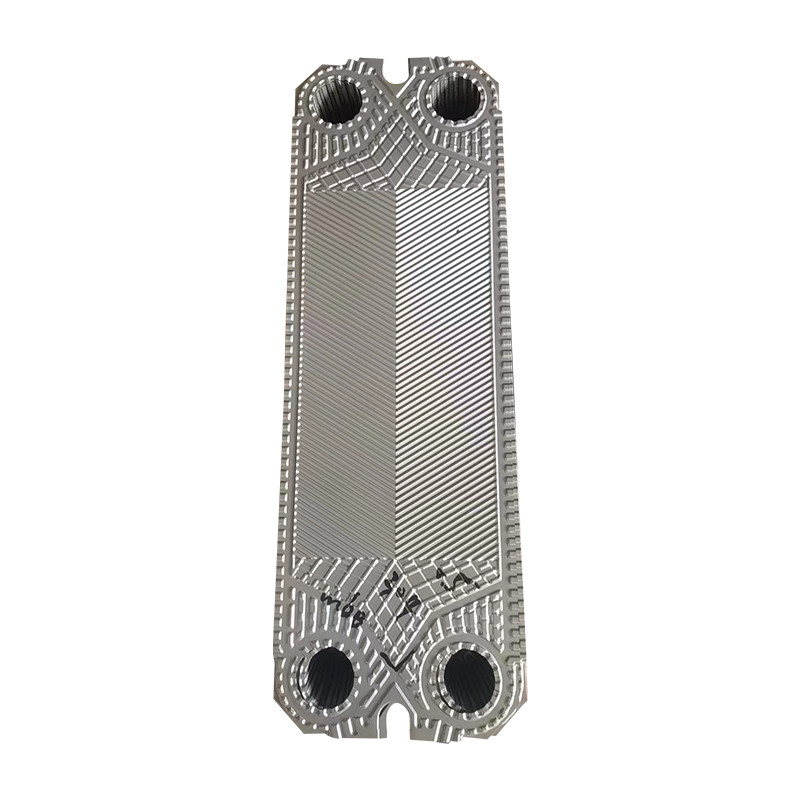

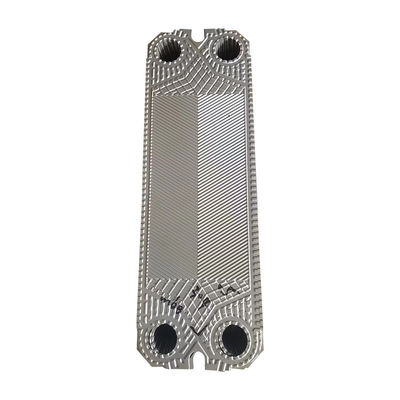

2. Les plaques d'échangeur de chaleur sont généralement imprimées avec des ondulations, généralement disponibles en deux styles: "heringbone" et "horizontale droite".Le style à os de hareng offre des avantages tels qu'une résistance à la pression plus élevée, un coefficient de transfert de chaleur amélioré et une résistance accrue du fluide par rapport au style droit horizontal.Ces caractéristiques rendent les plaques de type herringbone adaptées à des applications nécessitant des performances et une efficacité plus élevées.

Configuration de l'épaisseur de la plaque de l'échangeur de chaleur

• AISI 304 est généralement d'une épaisseur de 0,4 ou 0,5 mm
• AISI 316 est toujours de 0,5 et 0,6 mm
• 254 SMO (alliage élevé) généralement 0,6 mm
• Les plaques de titane sont toujours de 0,5 et 0,6 mm
• Certains ont des plaques plus épaisses (pour les applications à haute pression)
• Certains PHEs ont 0,4 mm (opération à basse pression)
• Hastelloy C-276 (alliage de nickel) généralement 0,6 mm

Types et matériaux de plaques d'échangeur de chaleur:

Le coinplaques d'échangeurs de chaleur
La forme de cette plaque est semblable à un rhombe, avec des angles tranchants aux coins.

Plaques d'échangeurs de chaleur ondulés
La surface de cette plaque est ondulée, ce qui améliore l'efficacité de l'échange thermique en augmentant la surface.applications à haute pression et à débit élevé.

Type de crochetplaques d'échangeurs de chaleur
Ce type de plaque est suspendu à l'intérieur de l'échangeur de chaleur à travers un crochet d'un côté, et l'autre côté est libre.Les plaques de type crochet sont souvent utilisées dans des applications nécessitant un nettoyage fréquent, car elles peuvent être facilement enlevées..

d'acier inoxydableplaques d'échangeurs de chaleur
Les tôles en acier inoxydable sont le choix le plus courant, car elles offrent une bonne résistance à la corrosion et une bonne résistance.

Titaneplaques d'échangeurs de chaleur
Les plaques de titane sont souvent utilisées pour l'échange thermique avec des milieux hautement corrosifs en raison de leur haute résistance à la corrosion et de leur inerté chimique.

Alliages de nickelplaques d'échangeurs de chaleur

Les feuilles en alliage de nickel sont souvent utilisées dans des applications à haute température et à haute pression en raison de leur haute résistance à la chaleur et de leur résistance.

Autres matériaux métalliquesplaques d'échangeurs de chaleur
En fonction du scénario d'application spécifique et des caractéristiques du milieu, des plaques en cuivre, en aluminium, en acier et autres matériaux métalliques peuvent également être sélectionnées.
