Échangeur de chaleur Plaques tranter joints d'acier inoxydable au molybdène

Description du produit

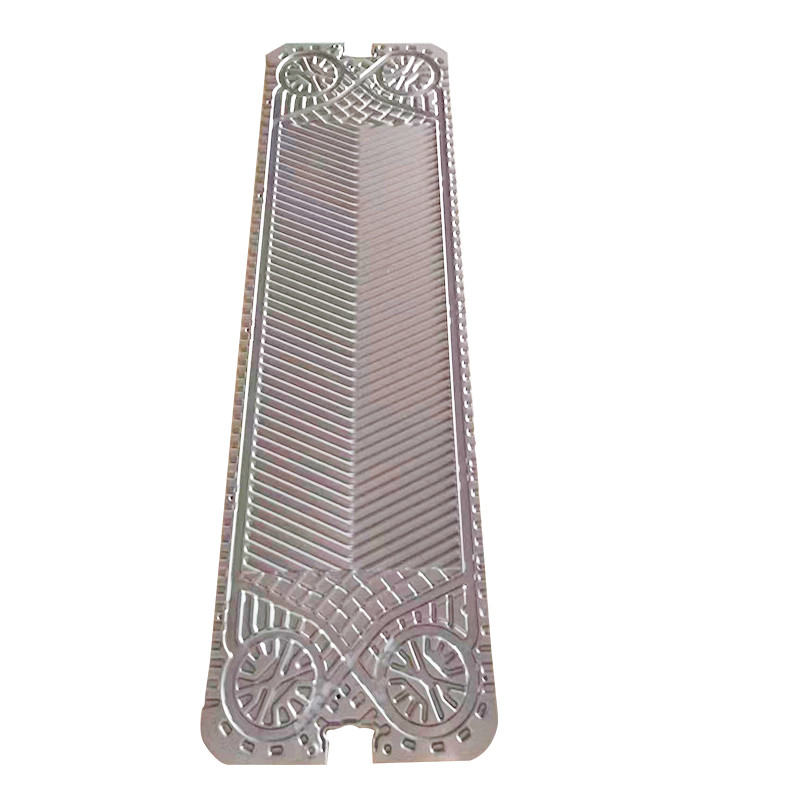

GC26 GX100 Plaque d'échangeur de chaleur tranter en titane molybdène d'acier inoxydable avec joint EPDM

Les produits Plaques d'échangeur de chaleur

1. Un échangeur de chaleur à plaques est un type moderne et efficace d'échangeur de chaleur composé d'une série de plaques métalliques aux formes ondulées spécifiques.Il trouve de larges applications dans des industries telles que la pétrochimie, ingénierie mécanique, automobile, transformation alimentaire, électricité et métallurgie, construction navale, climatisation, et plus encore.
2. Les plaques d'échangeur de chaleur sont des composants spécialisés utilisés dans les échangeurs de chaleur de plaque pour séparer les fluides et faciliter l'échange de chaleur.plaques ondulées à base de harengs, plaques ondulées horizontales plates et plaques en relief.

Les composants structurels de l'échangeur de chaleur à plaque: Plaques d'échangeur de chaleur, joints, plaques de compression fixes, plaques de compression mobiles, tiges de guidage, boutons et écrous de serrage, piliers, cloisons intermédiaires, etc.

1. Plaque d'échangeur de chaleur: une feuille de métal pressée avec des ondulations, des rainures d'étanchéité et des trous d'angle, qui est un élément important de transfert de chaleur.augmenter la résistance et la rigidité des plaques minces, améliorer la capacité de support de pression de l'échangeur de chaleur et favoriser le flux turbulent de fluide sur la surface d'échange de chaleur, réduisant la formation de sédiments et de saletés.
2. Pour les véhicules à moteur électrique: sceller la périphérie de la plaque pour empêcher la fuite de liquide vers l'extérieur,et sceller une partie des trous d'angle conformément aux exigences de conception pour permettre aux fluides chauds et froids de circuler dans leurs canaux respectifs.
3. Plaques de compression fixes et plaques de compression mobiles: généralement en tôle d'acier au carbone ou en tôle d'acier inoxydable,l'épaisseur est déterminée en fonction de la capacité de charge sous pression pour assurer que les plaques échangeuses de chaleur sont scellées et serrées uniformémentLa plaque de compression fixe est fixée à l'extrémité avant, et la plaque de compression mobile est utilisée conjointement avec elle et peut glisser sur la tige de guidage pour une installation facile.démontage et maintenance.
4. Barre de guidage:fixé sur la plaque de serrage et le pilier, utilisé pour soutenir et positionner la plaque.
5. Plaque de séparation intermédiaire: une plaque qui divise un échangeur de chaleur en plaque en deux sections d'échange de chaleur ou plus.le faisceau de plaques sur le même cadre peut être divisé en deux ou plusieurs sections, et chaque section peut fournir un échange thermique pour deux fluides respectivement.
6. D'une épaisseur n'excédant pas 1 mm: disposé uniformément autour de la plaque de compression, utilisé pour serrer la plaque entre la plaque de compression fixe et la plaque de compression mobile.
7. Le pilier: supporte le poids de l'échangeur de chaleur de plaque et intègre l'ensemble de l'échangeur de chaleur.

Applications
