Parties d'échangeur de chaleur à plaque tranter Molybdène titane Hastelloy

Description du produit

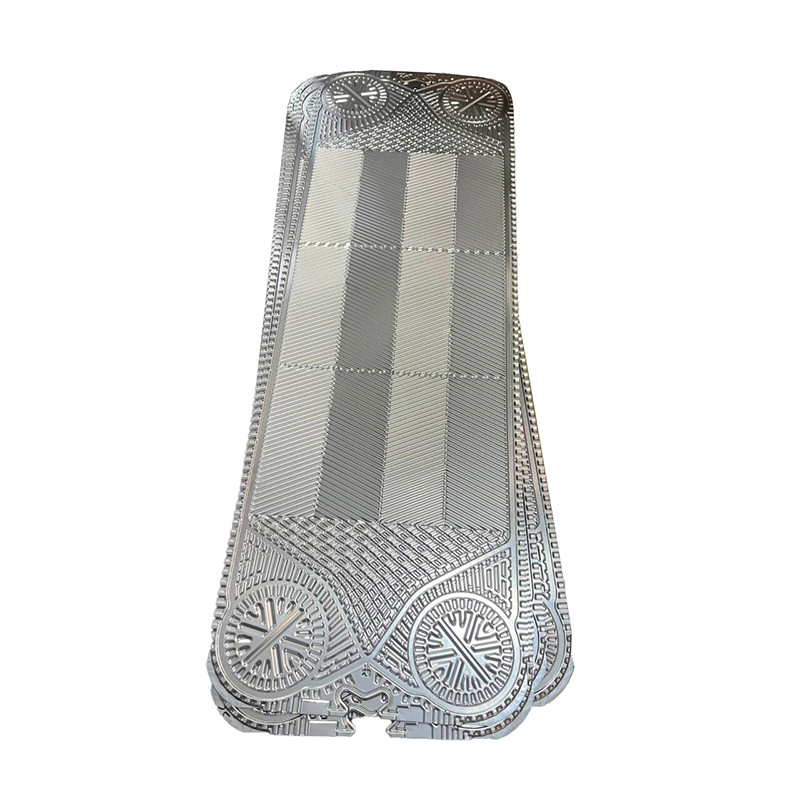

Plaque d'échangeur de chaleur Tranter GC26 GX100 en acier inoxydable Titane Hastelloy Nickel Molybdène

Sondex Plaques d'échangeur de chaleur

1. Les plaques d'échangeur de chaleur sont spécialement conçues pour isoler les fluides et faciliter l'échange de chaleur dans les échangeurs de chaleur de plaque.plaques ondulées à base de harengs, plaques ondulées horizontales plates et plaques en relief.

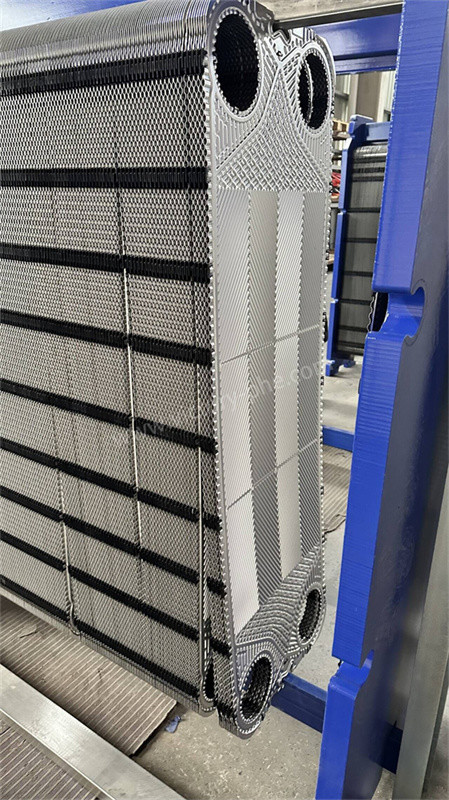

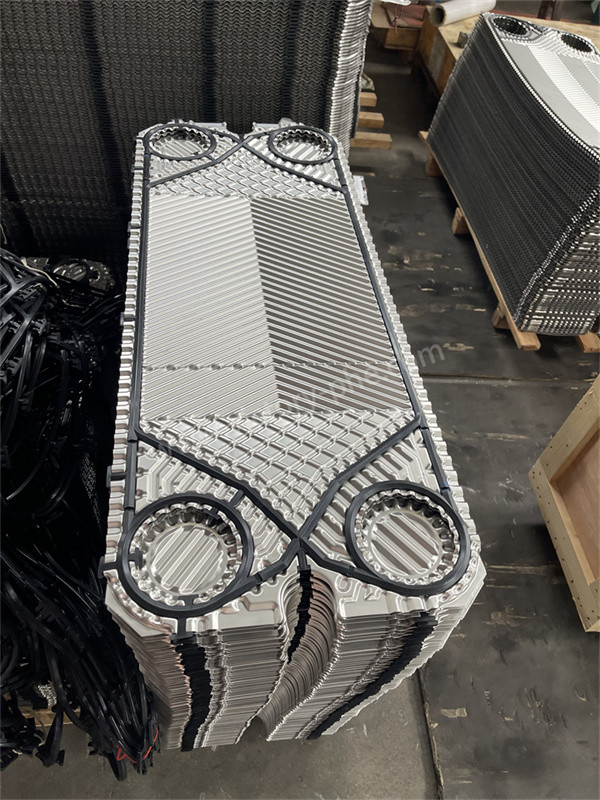

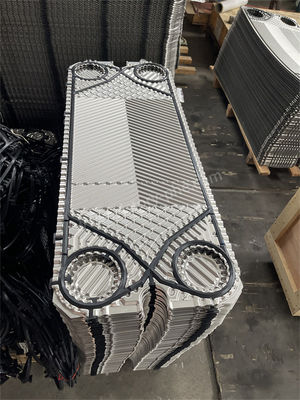

2. Un échangeur de chaleur à plaques étanches est constitué de plusieurs plaques minces ondulées estampillées, qui sont empilées à intervalles déterminés et scellées avec des joints.Les plaques et les joints sont compressés ensemble à l'aide d'un cadre et des vis de serrageLes quatre trous angulaires des plaques et des joints forment des canaux de distribution et de collecte des fluides.leur permettant de circuler dans les canaux respectifs des deux côtés de chaque plaque et de subir un échange thermique.

Principe de fonctionnement:

• L'échangeur de chaleur à plaques est un nouveau type d'échangeur de chaleur à haut rendement fabriqué à partir de plaques métalliques empilées avec une certaine forme ondulée.plaques de compression (plaques d'extrémité mobiles), plaques d'extrémité fixes) et cadres (barres de guidage supérieures et inférieures), support avant), les plaques sont scellées et guidées par des joints d'étanchéité pour séparer les canaux de fluide froid/chaud.Le milieu d'échange de chaleur froid/chaud traverse les canaux respectifs et échange de chaleur avec les plaques séparées. échange pour atteindre la température souhaitée par l'utilisateur.
• Après avoir été assemblées en un faisceau de plaques, un tuyau de distribution et un tuyau de collecte pour le fluide sont formés.Après l'échange thermique du milieu froid/chaud, la chaleur est renvoyée des conduites de collecte respectives pour être recyclée.

Sélection du matériau de plaque pour les échangeurs de chaleur à plaque:

1. Eau de robinet commune:Pour les applications d'eau pure, l'acier inoxydable 304 est généralement choisi.l'acier inoxydable 316 est préférable en raison de sa résistance à la corrosion supérieure par rapport au 304Dans le cas de l'eau de mer, le titane pur (GR1) est le choix préféré en raison de la forte concentration d'ions chlorure.l'acier inoxydable super 254SMO peut être utilisé dans des environnements avec une teneur en ions chlorure supérieure à 316.
2. Acide:Pour l'acide sulfurique dilué dont la concentration est inférieure à 10% et dont la température est inférieure à 50°C, l'acier inoxydable 316 peut être utilisé.254SMOLe même principe s'applique à l'acide phosphorique et à l'acide chlorhydrique.
3. VapeurLes conditions de vapeur sont fréquentes. Dans les régions du sud, l'acier inoxydable 316L est généralement choisi, car les températures de vapeur sont généralement supérieures à 120°C.considérant les facteurs de coût, certains clients peuvent opter pour l'acier inoxydable 304.Il convient de noter que l'utilisation prolongée de l'acier inoxydable 304 dans des applications à vapeur à haute température peut entraîner une déformation de l'échangeur de chaleur de plaque..
4. Huile:Pour l'huile de lubrification des équipements généraux et les applications d'huile hydraulique, l'acier inoxydable 304 convient.l'acier inoxydable 316 est recommandé.
