Parties et fonctions de l'échangeur de chaleur en acier inoxydable

Description du produit

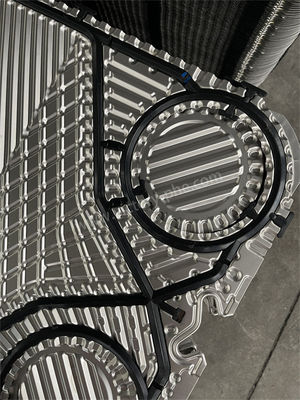

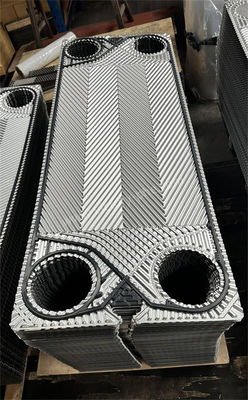

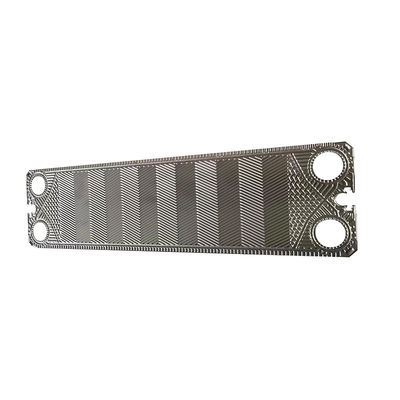

Plaque d'échangeur de chaleur en acier inoxydable et titane APV SPX pour une haute conductivité thermique

Le nombre d'unités d'échangePlaques d'échangeur de chaleur

1. Les matériaux des plaques d'échangeurs de chaleur comprennent l'acier au carbone, l'acier inoxydable, l'aluminium et ses alliages, le laiton, le monel, le nickel, l'aluminium, le titane, etc. À l'heure actuelle, l'acier inoxydable est le plus largement utilisé.En raison de la bonne résistance à la corrosion du titane, en particulier dans les milieux contenant du chlore, bien que le titane soit très coûteux, les échangeurs de chaleur en tôle de titane sont encore largement utilisés dans des situations très corrosives.L'épaisseur de la plaque est très mince.La clé de la fabrication d'échangeurs de chaleur à plaques est la formation de plaques, qui sont actuellement presque toutes des plaques estampillées.

2. Les produits sont principalement adaptés à / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, etc.

Applications

Processus de production:

• Préparation de matières premières: Les plaques d'acier inoxydable de haute qualité sont choisies comme matières premières en raison de leur excellente résistance à la corrosion et de leur conductivité thermique.L'épaisseur de la plaque est déterminée sur la base des spécifications du produit et des exigences de conception.
• Coupe et nivellement: Les plaques d'acier inoxydable sont découpées avec précision à l'aide de machines-outils pour répondre aux exigences de conception.
• Le timbre: Les plaques aplatisées sont estampillées à l'aide d'une presse hydraulique pour créer des motifs spécifiques d'os de hareng.Un contrôle précis est maintenu pendant le processus d'estampage pour éviter la déformation ou les dommages de la plaque.
• Traitement de surface: Les plaques subissent un traitement de surface tel que le polissage, le sablage ou le revêtement pour améliorer la résistance à la corrosion et les performances de transfert de chaleur.Le choix de la méthode de traitement dépend des besoins spécifiques.
• Montage et inspection: Les plaques sont assemblées selon les exigences de conception, formant un échangeur de chaleur de plaque amovible avec joints de joints en caoutchouc ou un échangeur de chaleur de plaque entièrement soudé par soudage à l'arc argon.Un ajustement serré et l'absence de trous sont assurés lors de l'assemblageUn test de pression de performance rigoureux est effectué après l'assemblage et un rapport d'usine est publié pour vérifier la conformité aux normes de qualité.

Principe de fonctionnement:

• L'échangeur de chaleur à plaques consiste à empiler des plaques métalliques avec une certaine forme ondulée pour créer un nouveau type d'échangeur de chaleur très efficace.La structure de l'échangeur de chaleur de plaque comprend des joints, plaques de serrage (plaque d'extrémité mobile, plaque d'extrémité fixe) et un cadre (barres de guidage supérieures et inférieures, pilier de support avant).créer des canaux séparés pour les fluides froids et chaudsLes fluides froids et chauds circulent dans leurs canaux respectifs et échangent de la chaleur avec les plaques adjacentes pour atteindre la température désirée.
• Chaque plaque a des ouvertures aux quatre coins, et lorsqu'elles sont assemblées en un faisceau de plaques, elles forment des canaux de distribution et de collecte pour les fluides.Après l'échange de chaleur entre les fluides froids et chauds, ils retournent dans leurs canaux de collecte respectifs et circulent pour être réutilisés.
