Titane ALFA Plaque de remplacement d'échangeur de chaleur Plaques PHE

Description du produit

Plaques d'échangeur de chaleur en acier inoxydable industriel 304 316 pour appareils de chauffage d'eau

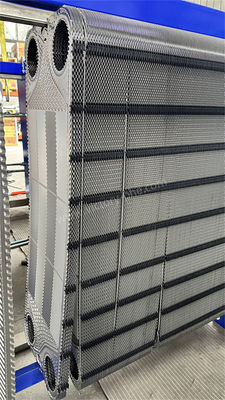

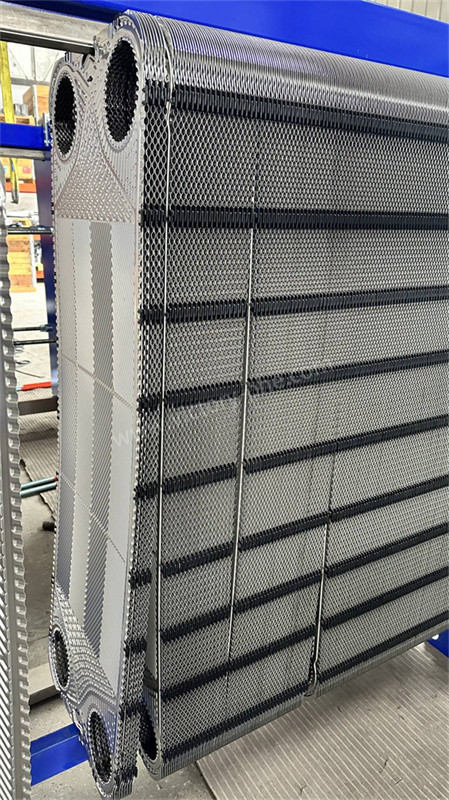

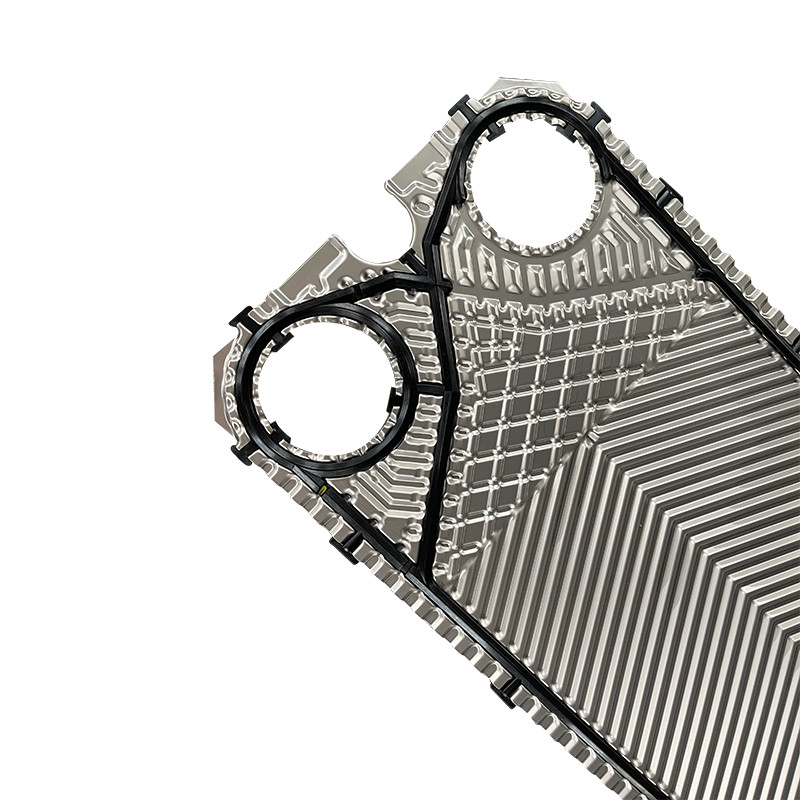

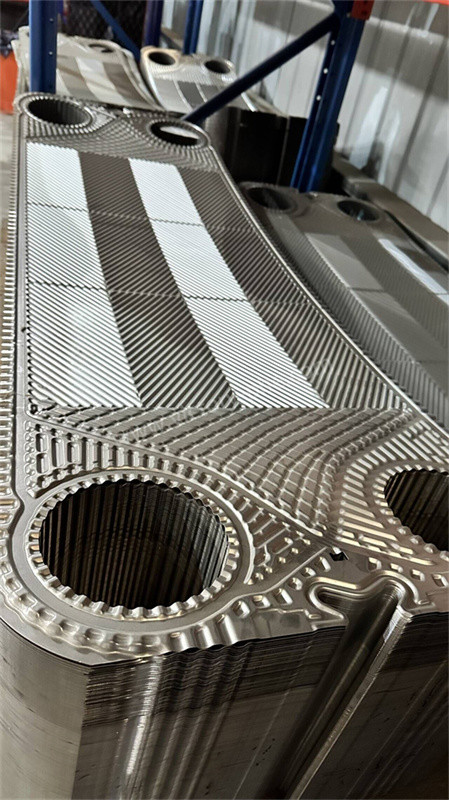

Plaques d'échangeur de chaleur

1. Les échangeurs de chaleur à plaques sont des composants spécialisés utilisés dans les échangeurs de chaleur à plaques pour isoler les supports et faciliter l'échange de chaleur.Ils jouent un rôle crucial dans le fonctionnement des échangeurs de chaleur à plaquesCes plaques sont conçues pour séparer efficacement les différents fluides tout en permettant un transfert de chaleur efficace entre eux.

2. Ces plaques échangeuses de chaleur sont principalement conçues pour remplacer les marques internationales telles que GEA (Kelvion), APV, Sondex, Tranter, Hisaka, API, Funke, Vicarb, Mueller, SWEP, Fischer, AGC,ondes thermiquesIls sont compatibles avec différents modèles et conceptions d'échangeurs de chaleur à plaques.L'équipement de base, titane et titane-palladium (Ti, Ti-Pd), 20Cr, 18Ni, 6Mo (254SMO), alliages (C276) et cuivre (H68), pour répondre à des exigences spécifiques et assurer des performances optimales.

Configuration de l'épaisseur de la plaque de l'échangeur de chaleur

• AISI 304 est généralement d'une épaisseur de 0,4 ou 0,5 mm
• AISI 316 est toujours de 0,5 et 0,6 mm
• 254 SMO (alliage élevé) généralement 0,6 mm
• Les plaques de titane sont toujours de 0,5 et 0,6 mm
• Certains ont des plaques plus épaisses (pour les applications à haute pression)
• Certains PHEs ont 0,4 mm (opération à basse pression)
• Hastelloy C-276 (alliage de nickel) généralement 0,6 mm

Applications

Processus de production:

• Préparation de matières premières: Les plaques d'acier inoxydable de haute qualité sont choisies comme matières premières en raison de leur excellente résistance à la corrosion et de leur conductivité thermique.L'épaisseur de la plaque est déterminée sur la base des spécifications du produit et des exigences de conception.
• Coupe et nivellement: Les plaques d'acier inoxydable sont découpées avec précision à l'aide de machines-outils pour répondre aux exigences de conception.
• Le timbre: Les plaques aplatisées sont estampillées à l'aide d'une presse hydraulique pour créer des motifs spécifiques d'os de hareng.Un contrôle précis est maintenu pendant le processus d'estampage pour éviter la déformation ou les dommages de la plaque.
• Traitement de surface: Les plaques subissent un traitement de surface tel que le polissage, le sablage ou le revêtement pour améliorer la résistance à la corrosion et les performances de transfert de chaleur.Le choix de la méthode de traitement dépend des besoins spécifiques.
• Montage et inspection: Les plaques sont assemblées selon les exigences de conception, formant un échangeur de chaleur de plaque amovible avec joints de joints en caoutchouc ou un échangeur de chaleur de plaque entièrement soudé par soudage à l'arc argon.Un ajustement serré et l'absence de trous sont assurés lors de l'assemblageUn test de pression de performance rigoureux est effectué après l'assemblage et un rapport d'usine est publié pour vérifier la conformité aux normes de qualité.
