Échangeur de chaleur en plaque ondulée d'

Description du produit

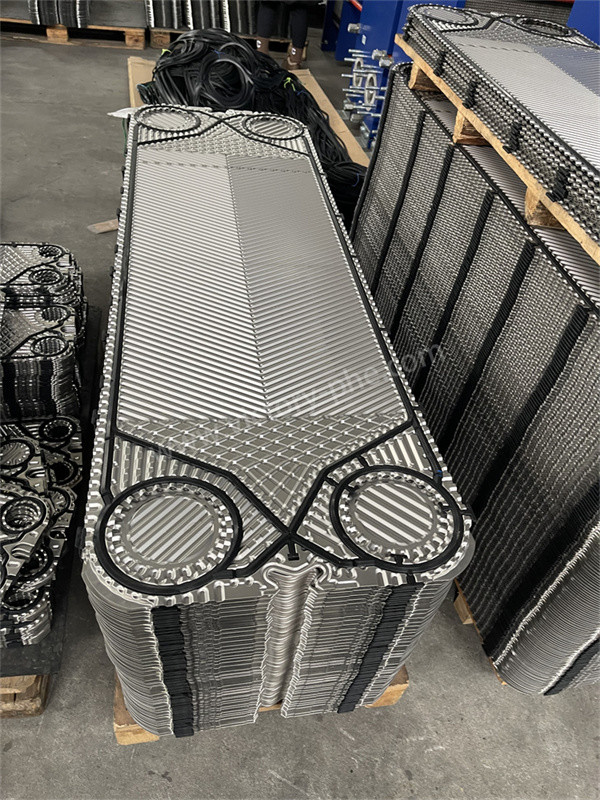

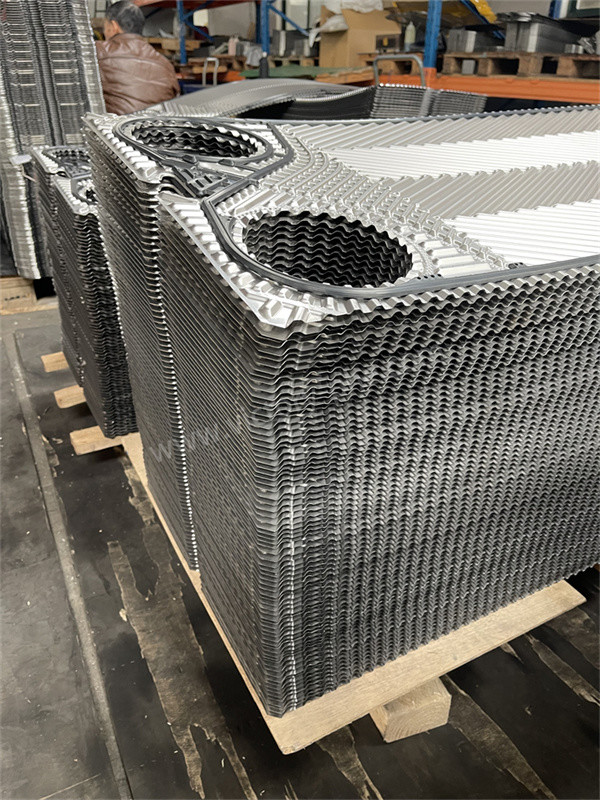

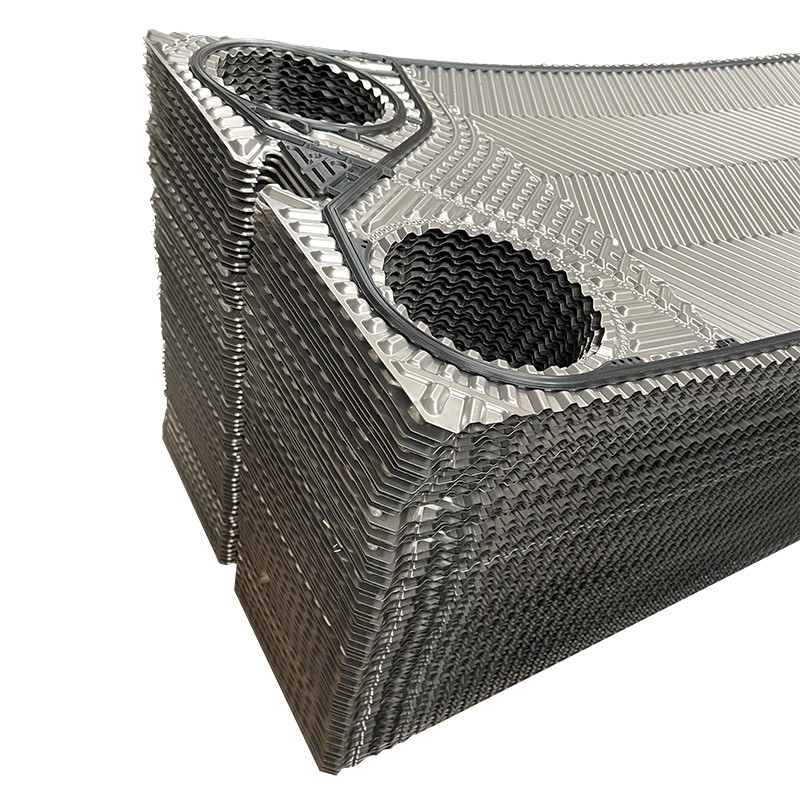

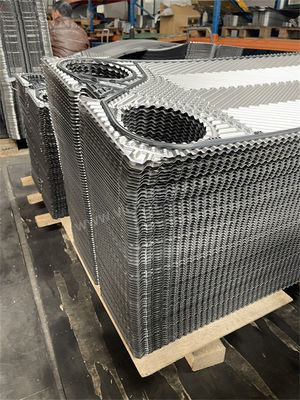

Plaque d'échangeur de chaleur à refroidissement par récupération de chaleur avec matériau en titane SS316 SS304

Plaques d'échangeur de chaleur

1. Les plaques d'échangeur de chaleur sont les composants clés des échangeurs de chaleur à plaques.2 améliorer la rigidité de la plaque pour résister à une pression plus élevée.
2. La forme ondulée de la plaque de transfert de chaleur a une grande influence sur l'efficacité du transfert de chaleur et la résistance au débit.Les plaques ondulées à os de hareng et les plaques ondulées droites horizontales sont les plus utilisées..
3. La forme de la coupe transversale de la plaque ondulée à os de hareng est généralement triangulaire, et l'angle entre les os de hareng est généralement.Le fluide s'écoule à partir d'un trou angulaire à une extrémité de la plaque et peut s'écouler à partir du trou angulaire du même côté à l'autre extrémité, qui est appelé "flux unilatéral", ou il peut couler hors du trou angulaire de l'autre côté de l'autre extrémité, qui est appelé "flux diagonal".
4. La plaque ondulée à os de hareng a non seulement une bonne rigidité, mais aussi de meilleures performances de transfert de chaleur.Le coefficient de transfert de chaleur de l'échangeur de chaleur eau-eau de plaque ondulée à os de hareng amélioré dans le pays atteint au-dessusCependant, la résistance au débit des plaques ondulées à cône de hareng est importante et ne convient pas aux fluides contenant des particules ou des fibres.
5. La plaque ondulée droite horizontale est une plaque ondulée droite horizontale avec une forme de section transversale triangulaire isocèle.et le coefficient de transfert de chaleur eau-eau peut être atteintLes autres formes de section transversales sont les ondulations triangulaires plissées (British APV Company) et les ondulations en degrés (plaques de type NPH fabriquées par Japan Distillation Industry),qui relèvent toutes de cette catégorie.

Les produits sont principalement adaptés à / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, etc.

Applications

Configuration de l'épaisseur de la plaque de l'échangeur de chaleur

• AISI 304 est généralement d'une épaisseur de 0,4 ou 0,5 mm
• AISI 316 est toujours de 0,5 et 0,6 mm
• 254 SMO (alliage élevé) généralement 0,6 mm
• Les plaques de titane sont toujours de 0,5 et 0,6 mm
• Certains ont des plaques plus épaisses (pour les applications à haute pression)
• Certains PHEs ont 0,4 mm (opération à basse pression)
• Hastelloy C-276 (alliage de nickel) généralement 0,6 mm

Processus de production:

• Préparation de matières premières: Les plaques d'acier inoxydable de haute qualité sont choisies comme matières premières en raison de leur excellente résistance à la corrosion et de leur conductivité thermique.L'épaisseur de la plaque est déterminée sur la base des spécifications du produit et des exigences de conception.
• Coupe et nivellement: Les plaques d'acier inoxydable sont découpées avec précision à l'aide de machines-outils pour répondre aux exigences de conception.
• Le timbre: Les plaques aplatisées sont estampillées à l'aide d'une presse hydraulique pour créer des motifs spécifiques d'os de hareng.Un contrôle précis est maintenu pendant le processus d'estampage pour éviter la déformation ou les dommages de la plaque.
• Traitement de surface: Les plaques subissent un traitement de surface tel que le polissage, le sablage ou le revêtement pour améliorer la résistance à la corrosion et les performances de transfert de chaleur.Le choix de la méthode de traitement dépend des besoins spécifiques.
• Montage et inspection: Les plaques sont assemblées selon les exigences de conception, formant un échangeur de chaleur de plaque amovible avec joints de joints en caoutchouc ou un échangeur de chaleur de plaque entièrement soudé par soudage à l'arc argon.Un ajustement serré et l'absence de trous sont assurés lors de l'assemblageUn test de pression de performance rigoureux est effectué après l'assemblage et un rapport d'usine est publié pour vérifier la conformité aux normes de qualité.
•
